Controllore di movimento 8 assi CMac-PX
128 assi32 assi64 assi

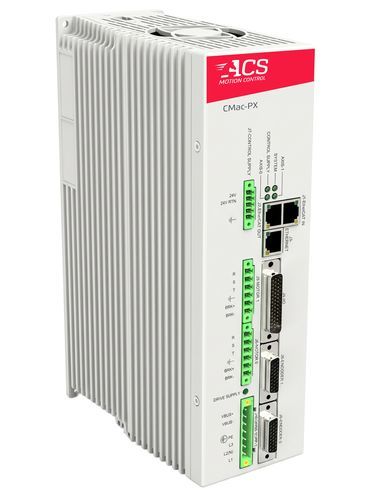

Controllore di movimento 8 assi - CMac-PX - ACS Motion Control - 128 assi / 32 assi / 64 assi
Controllore di movimento 8 assi - CMac-PX - ACS Motion Control - 128 assi / 32 assi / 64 assi
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
8 assi, 128 assi, 32 assi, 64 assi, 16 assi, 2 assi, 4 assi, XY
Motore
servomotore
Tipo di segnale
RS-232, Modbus TCP, Ethernet, EtherCAT, TCP/IP
Tecnologia
embedded, in ciclo chiuso, integrato
Altre caratteristiche
programmabile, con servovariatore AC integrato, per encoder, con I/O

Descrizione

Panoramica
Il modulo di controllo CMac-PX è un controllore di movimento EtherCAT con fino a due servoazionamenti integrati, destinato a sistemi OEM multi-asse di precisione e applicazioni che richiedono una stretta sincronizzazione movimento-processo. Utilizza un'architettura multiprocessore, generazione avanzata dei profili e algoritmi di controllo del servo, oltre a una tecnologia di servo universale compatibile con una vasta gamma di motori e stadi.

Caratteristiche principali
  • Soluzione combinata controllore di movimento EtherCAT e azionamenti integrati
  • Ottimizzato per il controllo di stadi XY di precisione a costi contenuti
  • Capacità di controllo servo a doppio anello e flessibili
  • Espansione del controllo EtherCAT per configurazioni MainDevice/SubDevice
  • Tecnologia servo universale che supporta diversi tipi di motori e stadi
  • Funziona come EtherCAT MainDevice per la piattaforma SPiiPlus e SubDevices di terze parti

Capacità
  • Sviluppo applicazioni: Ambiente ACSPL+ e strumenti di sviluppo avanzati per accelerare l'integrazione OEM e la scrittura di codice applicativo personalizzato.
  • Generazione profili di movimento: Algoritmi per profili di movimento fluidi e ad alta produttività per migliorare il rendimento della macchina e la precisione posizionale.
  • Controllo servo: Algoritmi servo avanzati (es. NanoPWM™, ServoBoost™, LearningBoost™) per massimizzare le prestazioni e la precisione degli stadi.
  • Sincronizzazione movimento-processo: Trigger eventi ad alta velocità, cattura posizione e I/O sincronizzate per allineare con precisione il movimento agli eventi di processo.

Risorse pubbliche
Datasheet, modelli CAD/STEP e disegni 2D/3D forniti dal produttore sono disponibili come risorse del prodotto.

Specifiche tecniche
  • Assi del controllore: 4, 8, 16, 32, 64 o 128
  • Assi drive integrati: 2
  • Frequenza di ciclo del controllore: 10 kHz
  • Comunicazioni host: TCP/IP, Ethernet/IP, Modbus, RS-232
  • Alimentazione drive: 85–250 Vac (monofase o trifase)
  • Tensione bus: Vin × 1.414
  • Corrente massima in uscita per asse: 10 A o 20 A
  • Canali encoder: 4 AqB, 2 SinCos, 2 Absolute
  • Tipo di montaggio: Panel
  • Opzioni di sicurezza funzionale: STO & SS1
  • Progettato per movimento OEM multi-asse di precisione e stretta sincronizzazione movimento-processo
