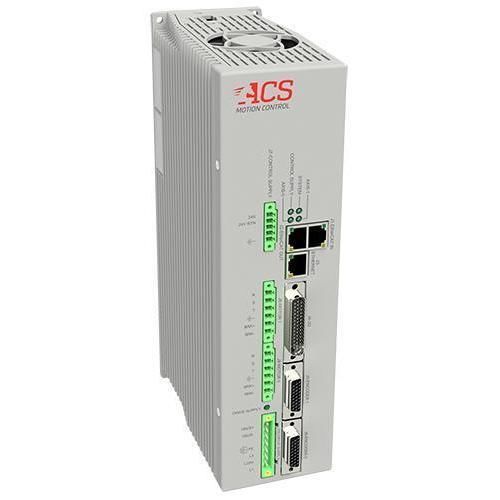

Servo-variatore monofase ECMac

trifaseAC2 assi

Panoramica del prodotto
ECMac è un controllore e azionamento di movimento compatto e integrato tutto-in-uno con ingresso CA (85–250 Vac) pensato per applicazioni OEM sensibili ai costi. La sua architettura multiprocessore esegue algoritmi di movimento e servo avanzati e offre un'interfaccia di azionamento universale per diversi tipi di motori e assi di precisione.

Caratteristiche principali

• Controllore e azionamento integrati in un'unità compatta per montaggio su pannello
• Supporta 1 o 2 assi di controllo
• Ingresso alimentazione 85–250 Vac (monofase o trifase)
• Programmazione avanzata e generazione di eventi di posizione on-the-fly

Capacità

• Sviluppo applicazioni: strumenti e supporto ACSPL per accelerare l'implementazione
• Generazione profili di movimento: algoritmi per migliorare produttività e accuratezza
• Controllo servo: algoritmi servo per ottimizzare le prestazioni degli assi (es. NanoPWM, ServoBoost/LearningBoost)
• Sincronizzazione movimento-processo: trigger ad alta velocità e acquisizione della posizione sincronizzati al movimento per migliorare produttività e risoluzione

Risorse pubbliche e private (disponibili)

• Datasheet ECMac (inglese)
• Datasheet ECMac (cinese)
• Modello 3D STEP CMac-PX, ECMac, UDMac
• Disegno 2D CMac-PX, ECMac, UDMac
• Guida di installazione ECMac (accesso richiesto per il download)

Specifiche tecniche

• Assi del controllore: 1 o 2
• Comunicazione host PC/PLC/PAC: TCP/IP, Ethernet/IP, Modbus, RS-232
• Frequenza ciclo controllore: 1 kHz
• Ingresso alimentazione azionamento: 85–250 Vac (1 o 3 fasi)
• Tensione bus: Vin × 1.414
• Corrente massima in uscita per asse: 10/20 A
• Canali encoder: 4 AqB, 2 SinCos, 2 Absolute
• Tipo di montaggio: Montaggio su pannello
• Opzioni di sicurezza funzionale: STO & SS1
