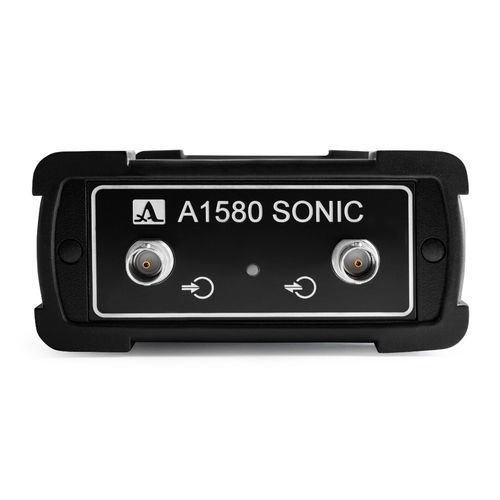

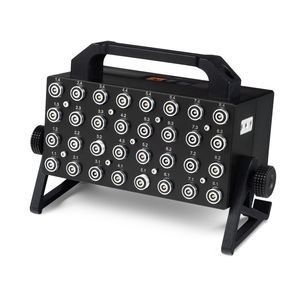

Sistema di acquisizione dati ad ultrasuoni A1580 Sonic

sonoroper CND ad ultrasuoniper laboratorio

Panoramica
Front-end pulser‑receiver ultrasonico OEM universale e unità di acquisizione dati a banda larga, progettata per impiego standalone e integrato in applicazioni di misura e collaudo di laboratorio e industriali. Idonea per pilotare trasduttori Dry-Point-Contact (DPC) e trasduttori piezoelettrici convenzionali su un'ampia gamma di frequenze. Dispone di trasferimento dati wireless e di un SDK documentato per integrazione e sviluppo di applicazioni dedicate.

Applicazioni

• Misure della velocità d'onda (pulse velocity)
• Acquisizione dati pulse-echo per rilevamento difetti
• Acquisizione sincronizzata per posizione con manipolatori di ispezione
• Acquisizione sincronizzata nel tempo con macchine di prova dei materiali (trazione, compressione)

Dati tecnici (tabella estratta)
TRASMETTITORE
Tensione di uscita trasmettitore: 200 V
Sequenza di eccitazione: Meander, 0,5–8,0 periodi
Frequenza di ripetizione impulsi: 1 – 3.500 Hz

RICEVITORE
Lunghezza del vettore di acquisizione: 128k campioni
Frequenze di campionamento (MHz): 1, 10, 25, 50, 100
Frequenze di filtro (FIR): configurabili
Banda di ricezione: 10 kHz – 16 MHz
Gamma dinamica amplificatore: 0–80 dB
Gamma dinamica attenuatore: -20–0 dB
Intervallo di regolazione del guadagno: 0–100 dB (passo 1 dB)
Punti programmabili DAC: 128k
Gamma dinamica DAC: 40 dB
Fattore di media: 1–256

DIMENSIONI E PESO
Dimensioni del blocco elettronico: 116 × 56 × 230 mm
Peso del blocco elettronico: 0,9 kg
Intervallo di temperatura operativa: -20 a +45 °C

INTERFACCE DATI
Ethernet wireless: IEEE 802.11n (54 Mbit)
Ethernet: 100 Mbit
Ingresso trigger esterno: TTL

Contenuto della fornitura

• Unità elettronica A1580 Sonic (1)
• Alimentatore con cavo 220 V → 15 V (1)
• Cavo Ethernet 1,5 m (1)
• Antenna Wi‑Fi (1)
• Manuale utente per kit di integrazione (SDK) (1)
• Software introduttivo "ACS Mathilda" Windows GUI (1)

Documenti
Brochure prodotto (PDF) disponibile per l'A1580 Sonic.

Caratteristiche / specifiche tecniche

• Uscita trasmettitore 200 V; eccitazione meander 0,5–8,0 periodi; frequenza impulso 1–3.500 Hz
• Banda di ricezione 10 kHz–16 MHz; campionamento fino a 100 MHz; lunghezza vettore 128k campioni
• Gamma dinamica amplificatore 0–80 dB; attenuatore -20–0 dB; guadagno regolabile 0–100 dB (passo 1 dB)
• DAC programmabile (128k punti, 40 dB); fattore di media 1–256
• Interfacce: wireless IEEE802.11n e Ethernet 100 Mbit; trigger esterno TTL
• Blocco elettronico compatto 116 × 56 × 230 mm; peso 0,9 kg; operatività -20 a +45 °C
• Include SDK e applicazione Windows GUI introduttiva per integrazione
