Sistema di acquisizione dati ad ultrasuoni A1052

32 canaliportatileper CND ad ultrasuoni

Panoramica

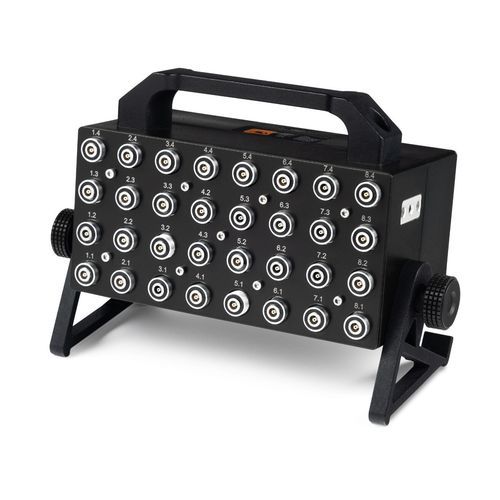

L'A1052 MultiSONIC è un'unità di acquisizione dati ultrasonica a 32 canali progettata per uso autonomo e integrato in applicazioni di misura e collaudo in laboratorio e in ambito industriale. I 32 canali trasmittenti e ricevitori sono idonei per pilotare trasduttori Dry-Point-Contact. Lo strumento dispone di accumulatori Li‑Ion sostituibili, interfaccia dati wireless per misure con elevato rapporto on-off e di un modulo elettronico compatto per l'uso portatile.

Software / SDK
Un SDK ben documentato consente di sviluppare software di ispezione personalizzati. Sono disponibili per il download applicazioni demo gratuite per smartphone, tablet e PC. Un kit di integrazione per lo sviluppo software da parte dell'utente è disponibile su richiesta.

Applicazioni

• Pulse velocity testing (misura della velocità d'impulso)
• Acquisizione dati impulso-eco
• Acquisizione sincronizzata per posizione con manipolatori di ispezione esterni
• Acquisizione sincronizzata nel tempo con macchine di prova sui materiali (trazione, compressione)

Contenuto della fornitura

• Unità elettronica A1052 MultiSONIC con 32 canali — 1 pz
• Accumulatore Li‑Ion sostituibile, all'interno dell'unità elettronica — 6 pz
• Caricabatterie — 1 pz
• Presa di alimentazione (US/UK/EU) — 1 di ciascuna
• Cavo di alimentazione USB-C — 1 pz
• Cavo USB-A a USB-C — 1 pz
• Cacciavite Hex-Plus 2.0 — 1 pz
• Certificato di garanzia — 1 pz
• Manuale d'uso — 1 pz
• Software demo gratuito per smartphone/tablet/PC — da scaricare
• Kit di integrazione per lo sviluppo software da parte dell'utente — su richiesta

Specifiche tecniche

• TRASMETTITORE — Numero di canali trasmittenti: 32
• Tensione di uscita trasmettitore: ±200 V (400 Vpp)
• Sequenza di eccitazione (periodi): Meander, 0,5 a 5,0
• RICEVITORE — Numero di canali ricevitori: 32
• Lunghezza acquisizione dati: 128k campioni
• Frequenza di campionamento: 1 MHz, 4 MHz
• Frequenze di filtraggio (FIR): HF 10, 20, 40, 100 kHz; LF 350 kHz
• Banda di ricezione: 20 – 250 kHz
• Gamma dinamica dell'amplificatore: 0 a 60 dB
• Gamma dinamica della funzione DAC: 40 dB
• Fattore di media: 1 a 256
• ALIMENTAZIONE — Fonte di alimentazione: batteria sostituibile
• Autonomia batteria (min): 8 h
• Tempo di carica batteria: 2,5 h
• Alimentazione esterna: DC 15 V, 4 A; AC 110–250 V
• INTERFACCE DATI — Ethernet wireless 54 Mbit; IEEE 802.11n (WiFi)
• DIMENSIONI E PESO — Dimensioni del blocco elettronico: 200 x 125 x 100 mm (7,9 x 4,9 x 3,9 inch)
• Peso del blocco elettronico: 2,4 kg / 5,5 lb
