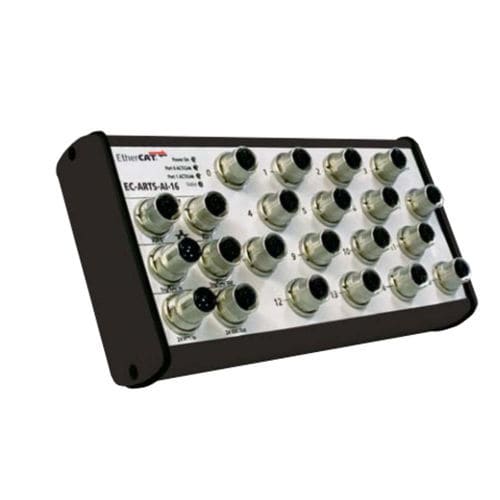

EtherCAT è un bus di campo adatto ad applicazioni in tempo reale sia hard che soft. Offre un'ampia varietà di tipologie e opzioni di configurazione. Gli interruttori sono quindi diventati superflui. Per guadagnare velocità, il frame successivo viene ricevuto anche se il precedente non è stato ancora completamente trasmesso. Lo stesso principio si applica anche alla trasmissione. Per consentire una sincronizzazione precisa, anche se i partecipanti alla rete possono essere molto distanti, gli orologi slave sono sempre sincronizzati con l'orologio master.
Caratteristiche
Robusto alloggiamento metallico standardizzato
Modalità di risparmio energetico: Consumo di energia ridotto se non viene eseguita alcuna acquisizione
Ingressi analogici
16 ingressi single-ended, 16 bit, connettore Phoenix Contact MSTBA
Velocità di trasmissione: 5 kHz (fissa)
Campo di ingresso: ± 5 V, ± 10 V (16 bit), 0-5 V, 0-10 V (15 bit)
Ingressi di corrente (opzionali)
I/O digitale
4 ingressi digitali, 4 uscite digitali
24 V, isolato otticamente
Modalità di acquisizione
Segnale live non triggerato
Acquisizione sincronizzata con il master EtherCAT
---
