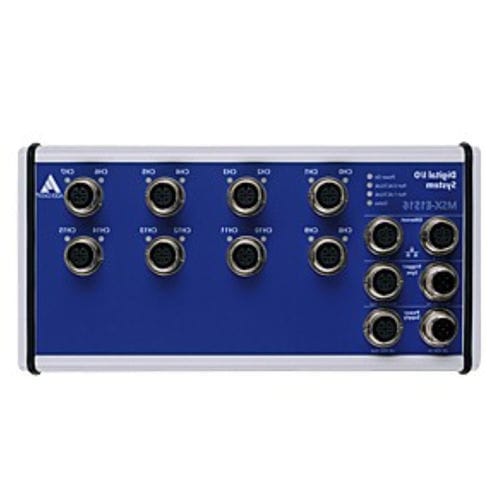

Il sistema Ethernet con 16 I/O digitali MSX-E1516 dispone di 16 ingressi/uscite digitali con LED di stato, 24 V e 1 ingresso digitale 24 V di trigger. Gli ingressi e le uscite possono essere parametrizzati come paris di ingressi e uscite e hanno una logica di evento. Il sistema è stato sviluppato appositamente per l'acquisizione diretta e il calcolo dei segnali di I/O in prossimità dell'oggetto da testare in un ambiente industriale difficile ed è dotato di un robusto alloggiamento in metallo normalizzato con grado di protezione IP 65. Il sistema ha un intervallo di temperatura esteso da -4 a -4 V e un ingresso digitale a 24 V per il trigger. Ha un intervallo di temperatura esteso da -40°C a +85°C. Il processore ARM®9 a 32 bit consente il calcolo dei valori acquisiti. La modalità di sviluppo consente di personalizzare le applicazioni. Grazie alla connessione sincrona, diversi sistemi MSX-E possono essere collegati in cascata e sincronizzati tra loro nell'intervallo dei µs. Il sistema è disponibile anche nella versione MSX-E1516-NPN.
Caratteristiche
ingresso di trigger digitale a 24 V
Processore ARM®9 a 32 bit
64 MB di SDRAM a bordo per la memorizzazione dei dati
Robusto alloggiamento in metallo standardizzato
Modalità di risparmio energetico: Consumo di energia ridotto quando non viene eseguita alcuna acquisizione
I/O digitale
8 x 2 linee digitali, 24 V, parametrizzabili come coppie di ingressi o uscite
Logica di spegnimento
Watchdog per il ripristino delle uscite a "0"
All'accensione le uscite sono impostate su "0"
Fusibile elettronico
Doppio LED per ogni I/O digitale a 24 V con indicazione di direzione
Caratteristiche di sicurezza
LED di stato per una rapida diagnostica degli errori
Isolamento ottico 1000 V
Protezione da sovratemperatura e inversione di tensione
Monitoraggio della temperatura interna
Filtri su tutti gli ingressi (programmabili via software)
Protezione da cortocircuito
Protezione da sovratensione 30 V
Fusibile elettronico
---
