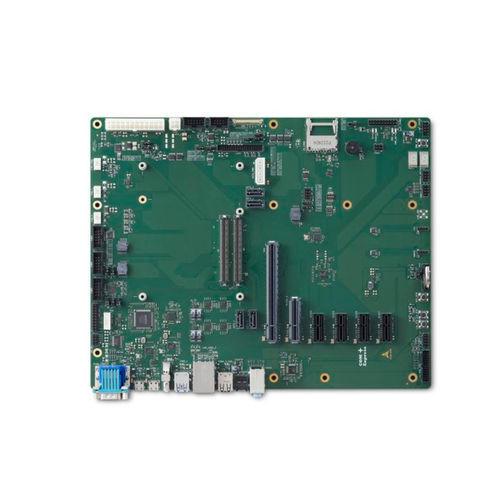

Carrier board COM Express Express-BASE6 R3.1

ATX

Express-BASE6 R3.1 è una scheda carrier di riferimento per moduli ATX COM-Express tipo 6 di dimensioni base/compatte, basata su PICMG COM-Express Revisione 3.1. Insieme al modulo COM-Express Tipo 6 di vostra scelta e alle schede aggiuntive disponibili, potete emulare rapidamente le funzionalità del prodotto finale desiderato per lo sviluppo del software e la verifica dell'hardware. Nota: il supporto di PCIe Gen4 x16, 2,5GbE e USB4 è soggetto al modulo e al supporto utilizzato. Specifiche: PICMG COM-HPC Revisione 3.1 Supporta moduli COM-Express tipo 6 Formato base/compatto 1x PCIe Gen4 x16, 1x PCIe x4, 4x PCIe x1 2x USB4 HDMI, VGA, LVDS e eDP opzionale 4x USB 3.x/2.x, 2x USB 2.0/1.1 su I/O posteriore 4x SATA 2.lAN 5GbE Mic/line-in/line-out, supporto audio S/PDIF 2x header USB 2.0/1.1 per il pannello frontale Header per SMBus, GPIO, slot per schede SD, I2C, LPC, porta seriale Diagnostica integrata per i dati del codice POST del BIOS sul bus LPC Presa a bordo per flash SPI secondaria Ingresso alimentazione ATX Connettore 24+4 pin
