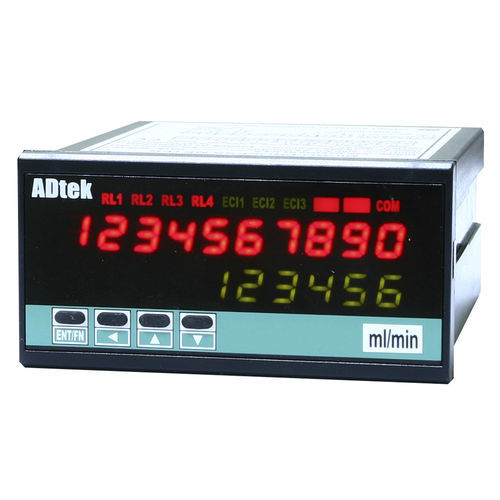

Il regolatore totalizzatore CS2-TM fornisce misurazioni di alta precisione, visualizzazione, controllo e comunicazione (modalità Modbus RTU) di 0~10V/4~20mA dal flussometro o mV dallo shunt per gli ampere/ora.
Ci sono due schermi di visualizzazione e 3 ingressi di controllo esterno (DI) in standard e l'opzionale 4 relè, 1 analogico, 1 impulso e porta RS485 disponibile. Sono anche funzione di controllo fantastico supporto come come N, R, C modalità per totalizzatore e controllo batch.
Riassunto delle specifiche
Segnale di misurazione DC 0 ~ 10V o 0(4) ~ 20mA (con funzione di radice quadrata) dal flussometro o 0~50/~60/ ~100mV dallo shunt di corrente per il controllo degli ampere/ora.
● Doppio display per 10 totalizzatori digitali o contatori batch + 4 2/3 valori immediati (PV) o 6 batch digitali programmabili.
4 banchi preimpostati per tutte le funzioni relè relative a 4 differenze di scala, e selezionabili da 3 ingressi di controllo esterno (E.C.I.) o tasto frontale in opzione
● 4 relè possono essere programmati individualmente per valore immediato relativo (PV) o totalizzatore / batch / contatore batch.
Relativo al valore immediato (PV): Funzioni impostabili Modalità eccitata Hi / Lo / Hi (Lo) Hold / DO / Go, isteresi' Energized Delay, De-energized Delay, Energized latch o Energized by RS485 command.
Relativo al Totalizzatore / Batch / Contatore Batch: N / R / C modalità e tempo eccitato programmabile.
3 ingressi di controllo esterni possono essere programmati individualmente per valore immediato (PV) o totalizzatore / batch / contatore batch.
Valore immediato (PV): PV Hold / Reset per Maxi. (o Mini.) Hold / DI / Reset per relè eccitato Latch
Totalizzatore / Batch / Contatore batch: Reset, Gate
Uscita analogica e uscita a impulsi disponibili in opzione
RS485 (modalità Modbus RTU), Baud Rate fino a 38400bps
---
