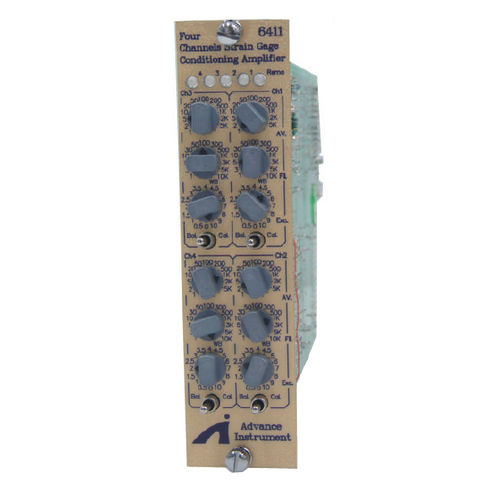

Amplificatore di segnale 6411

condizionatoreelettronicoper ponti estensimetrici

Il sistema di condizionamento di segnale 6411 è progettato con e incorpora tutte le caratteristiche necessarie per il condizionamento dinamico preciso degli ingressi di estensimetri e trasduttori negli ambienti operativi più severi. Il 6411 Signal Conditioning e l'amplificatore dei segnali di basso livello alle uscite di alto livello per più canali possono essere simultaneamente e dinamicamente registrati e visualizzati su dispositivi esterni Caratteristiche - Amplificatore di segnale differenziale con elevata larghezza di banda fino a 10k Hz - Precisione di guadagno ± 0,1%, - Passo di guadagno: 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 a 5000 tramite interruttore rotante - Linearità di guadagno 0,01% - Guadagno completamente calibrato da 1 a 5.000 - 4 canali per modulo - Accetta estensimetri a foglio, piezoresistivi, potenziometri, ecc. - Eccitazione a passo di ponte selezionabile (16 bit): da 0,5 a 10 V - Amplificatore a innesto - Bilanciamento automatico del ponte, con EEROM per conservare l'equilibrio senza alimentazione - Costruito con tutti i ponti di completamento compresi i manichini da 120 o 1000 e 350 Ω. - Costruito con circuiti di taratura shunt - Costruito con lter passa-basso Bessel a quattro poli con frequenze di taglio di 1 Hz, 3 Hz, 50 Hz, 100Hz, 300 Hz, 500Hz, 1k, 3k, 5k, 10kHz e banda larga - Altri tipi di lter e frequenza di taglio sono possibili - Monitoraggio sul pannello frontale: Stato di bilanciamento automatico
