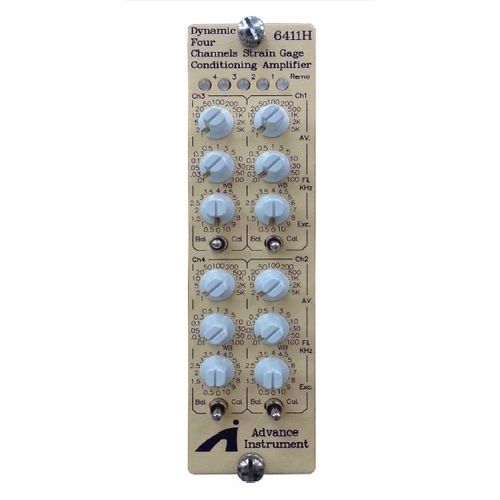

Amplificatore di segnale 6411H

condizionatoredifferenzialea banda larga

Il sistema di condizionamento del segnale 6411H è progettato con e incorpora tutte le caratteristiche necessarie per il condizionamento dinamico e preciso degli ingressi di estensimetri e trasduttori negli ambienti operativi più severi. Il 6411H Signal Conditioning e l'amplificatore dei segnali di basso livello alle uscite di alto livello per più canali possono essere simultaneamente e dinamicamente registrati e visualizzati su dispositivi esterni. Applicazioni: Prova dinamica dei materiali Analisi della deformazione/sollecitazione Prova dinamica di elasticità del materiale Condizionamento del segnale SHPB Condizionamento del segnale della cella di carico Condizionamento del segnale dell'estensimetro a foglio Condizionamento del segnale del sensore piezoresistivo Condizionamento del segnale dell'estensimetro a semiconduttore Caratteristiche - Amplificatore di segnale differenziale con elevata larghezza di banda fino a 200k Hz - Precisione del guadagno ± 0,1%, - Passo di guadagno: 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 a 5000 tramite interruttore rotante - Linearità di guadagno 0,01% - Guadagno completamente calibrato da 1 a 5.000 - 4 canali per modulo - Accetta estensimetri a foglio, piezoresistivi, potenziometri, ecc. - Eccitazione a passo di ponte selezionabile (16bits): da 0.5 a 10V - Amplificatore plug-in - Bilanciamento automatico del ponte, con EEROM per preservare l'equilibrio senza alimentazione - Costruito con tutti i ponti di completamento compresi i manichini da 120 Ω o 1000 Ω e 350 Ω. - Costruito con circuiti di taratura shunt - Built-in con quattro poli Bessel filtro passa-basso con frequenze di taglio di 10 Hz, 30 Hz, 50 Hz ~100k Hz e banda larga (14 posizioni) - Altri tipi di filtro e frequenza di taglio sono possibili - Monitoraggio sul pannello frontale: Stato di bilanciamento automatico
