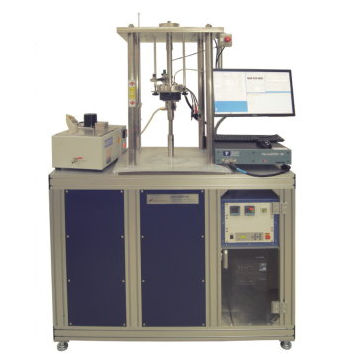

Banco di prova di fatica SCC

di carico costanteper prova da sforzocontrollato da computer

Il computer controlla un motore che sta caricando il campione di trazione. Il tasso di spostamento sia prescritto dal software per computer delloperatore. Il valore misurato dalla cella di carico viene visualizzata sullo schermo del computer per mezzo del software. Il computer fa risparmiare lo spostamento ei dati vengono caricati automaticamente. I dati saranno disponibili per un ulteriore trattamento in formato ASCII. Lo strumento fulfi LLS i requisiti presentati in ASTM Practice G 129. Quando si utilizza la funzione carico costante, la risposta della cella di carico è utilizzato come segnale di retroazione per controllare lo spostamento in modo che il valore di misura cella di carico è pari al carico impostato dalloperatore. Il dispositivo di carico in grado di eseguire prove di fatica ciclica a bassa frequenza. Il carico ciclico può essere eseguito sia in carico il controllo o ceppo. La forma del carico può essere sia di trapezio (un caso speciale: dente di sega) o di tipo sinusoidale. La frequenza massima dipende dalla ampiezza. Il disegno di base dellunità comprende un non-reazione vite a sfera attuatore compatto conducente, con il motore, ed una cella di carico con un indicatore di forza digitale. Il computer controlla il motore e memorizza i dati misurati. Caratteristiche Il sistema è costituito da unità di carico, unità di acquisizione datum, il sistema di controllo ed il recipiente di prova. Limpianto è stato progettato per Constant Load Testing (CL), lento Strain Rate Testing (SSRT) e basso numero di cicli di fatica Testing (LCF).
