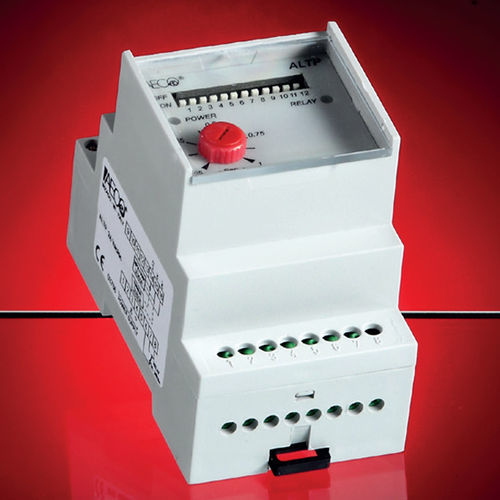

Tali apparec chiature presentano u na notevole versatilità nell’utilizzo, in quanto possono essere utilizzate con tutti i tipi di sensori NAMUR, NPN, PNP, con funzionamento a relè eccitato o diseccitato, temporizzati all’eccitazione o alla diseccitazione. Dispongono di una scala tempi programmabile da 0,03 sec. fi no a 12 minuti.
FUNZIONI PROGRAMMABILI
TEMPORIZZAZIONE
La gam ma di tem po riz za zio ne è com pre sa tra 0,03 sec. e 512 sec. (tabella A), distribuita su nove scale selezionabili sul fronte tramite un commutatore dip-switch.La scala prescelta è poi regolabile per mezzo di un potenziometro su scala graduata da 0,05÷1. È possibile, sommando due o più scale disponibili, ottenere dei valori di fondo scala diversi da quelli in dotazione, ciò si ottiene commutando lo switch dei va lo ri pre scel ti in po si zio ne ON (Es.: La po si zio ne 1 e 2 switch ON cor ri spon de ad un fon do sca la di 640 se con di).
TIPO DI FUNZIONAMENTO E SENSORE DI RILEVAMENTO
Per queste funzioni è necessario programmare simultaneamente i dip-switches delle posizioni 10-11-12. Seguendo la tabella B si può programmare l’apparecchiatura con ritardo all’eccitazione (TE) e alla diseccitazione (TD) in funzione del sensore a disposizione: NAMUR, NPN o PNP. Inoltre si ha la pos si bi li tà di pro gram ma re que ste fun zio ni con relè eccitato (ON) o diseccitato (OFF).
