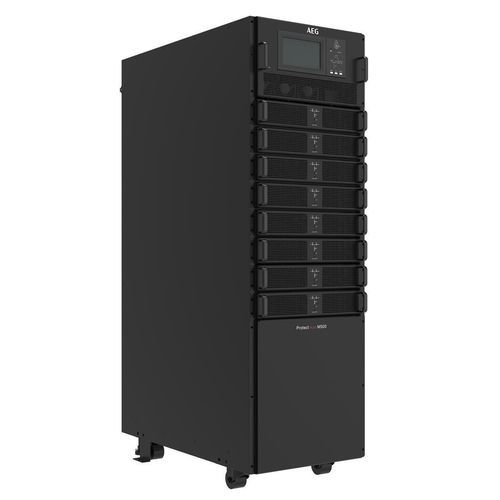

UPS a doppia conversione Protect PLUS M500

parallelotrifasemodulare

Panoramica
Protect PLUS M500 è un UPS modulare trifase che combina un ingombro ridotto, elevata efficienza AC/AC e un'architettura flessibile e scalabile. Supporta moduli di potenza da 25 kVA sostituibili a caldo, consentendo configurazioni da 25 kVA fino a 600 kVA (fino a 3 frame in parallelo). Fornisce PF d'ingresso > 0,99 e THDi d'ingresso < 3 % (anche a basso carico), con efficienza AC/AC > 95 % in doppia conversione e > 98 % in modalità ECO. La curva di efficienza piatta dal 25% di carico garantisce risparmi energetici su ampie gamme di carico.

Punti chiave

• Elevata efficienza per ridurre i costi operativi
• Scalabilità modulare per ottimizzare il CAPEX
• Basso MTTR con moduli hot‑swappable per una rapida assistenza
• Ingombro compatto e cablaggio semplificato per un'installazione agevole

Caratteristiche

• Doppia conversione (VFI-SS-111)
• Architettura senza trasformatore per ridurre spazio e peso
• Fino a 600 kVA in parallelo senza strumenti aggiuntivi
• Moduli di potenza da 25 kVA sostituibili a caldo per la gestione predittiva dell'energia
• Efficienza AC/AC in doppia conversione fino al 95,6 %
• Efficienza in modalità ECO fino al 98,5 %
• Modalità idle
• Fattore di potenza in uscita = 1 (fino all'unità)
• Schermo touch a colori 7" + LED + tastiera
• Funzione cold start
• Modulo caricabatterie opzionale 30 A compatibile nello slot del modulo di potenza

Dati elettrici chiave
CAPACITÀ: 25-200 kVA
FASI DI INGRESSO: 3 PH + N + G
TENSIONE DI INGRESSO (L-L): 380 / 400 / 415 V
FASI DI USCITA: 3 PH + N
TENSIONE DI USCITA (L-L): 380 / 400 / 415 V

Accessori (selezione)

• Batteria: Batterie al piombo (12 V ciascuna) — fino a 40 elementi, numero pari configurabile da 32 a 44; potenza di ricarica configurabile fino al 20 % della potenza di sistema
• Comunicazione: 7" LCD + LED, schermo touch a colori + tastiera; scheda SNMP opzionale

Specifiche tecniche

• Modello: Protect PLUS M500
• Potenza modulo: 25 kVA (moduli sostituibili a caldo)
• Capacità massima (per frame): 200 kVA
• Dimensione minima singolo modulo: 25 kVA
• Numero massimo di moduli collegati: 8
• Funzionamento in parallelo: fino a 3 frame (fino a 600 kVA)
• Dimensioni (L x P x A) frame principale (mm): 482 x 916 x 1550
• Dimensioni (L x P x A) modulo (mm): 436 x 677 x 85
• Peso frame (kg): 160
• Peso modulo (kg): 18
• Colore: RAL 7021
• Configurazione di fase: 3Ph: 380 / 400 / 415
• Display: 7" LCD + LED, schermo touch a colori + tastiera
• Frequenza: 50 / 60 Hz (range variabile 40 a 70 Hz)
• Fattore di potenza in ingresso: > 0,99
• THDi in ingresso: < 3 % (con carico lineare completo)
• Efficienza AC/AC in doppia conversione: > 95 % (a carico nominale)
• Efficienza AC/AC in modalità ECO: > 98 % (a carico nominale)
• Fattore di potenza in uscita: = 1 (fino all'unità)
