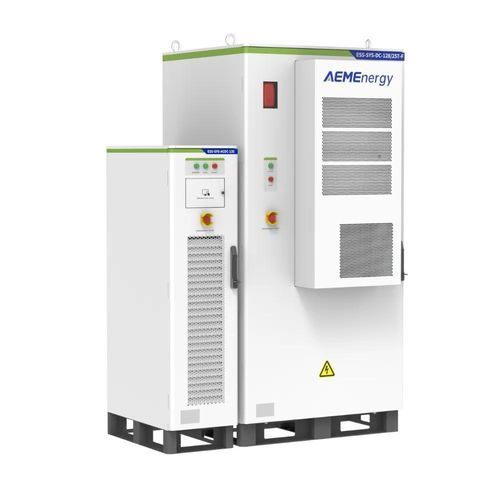

Sistema di stoccaggio di energia fosfato di ferro litio SyncPower C&I BESS+PCS

compattofuori reteraffreddato ad aria

Descrizione
Progettato con un'architettura modulare per soddisfare i requisiti del mercato internazionale, il C&I BESS integra armadi batteria LiFePO4 con un sistema di conversione di potenza (PCS) ad alta efficienza. Gli armadi ESS-SYS utilizzano celle ad alta capacità, un avanzato battery management system (BMS), gestione termica intelligente e protezioni di sicurezza multilivello per fornire stoccaggio energetico efficiente e affidabile per applicazioni commerciali, industriali e rinnovabili. Il PCS supporta il funzionamento in parallelo di più unità e può collegarsi a più armadi batteria per consentire implementazioni scalabili.

Caratteristiche principali

• Installazione flessibile: layout integrato di carica/scarica che supporta l'installazione affiancata degli armadi.
• Protezione avanzata: logica di protezione intelligente e interblocchi di sicurezza per un funzionamento più sicuro.
• Chimica sicura: celle LiFePO4 con caratteristiche termiche stabili.
• Ingombro compatto: elevata densità energetica per armadio per minimizzare lo spazio in sito.

Specifiche dell'armadio batteria di accumulo energetico (più modelli)
Product Model : ESS-SYS-DC-128/257-F | ESS-SYS-DC-64/129-F | ESS-SYS-DC-56/113-F | ESS-SYS-DC-48/96-F | ESS-SYS-DC-40/80-F
Battery type : LiFePO4
Cycle life : ≥ 6000 cycles (100% DOD charge/discharge, 25 ± 2 °C, EOL 80%)
C/D-rate : 0.5C/P@25℃
Profondità di scarica : 90% DOD
Energia nominale : 257.228 kWh (0.5P,25±2℃) | 129 kWh (0.5P,25±2℃) | 113 kWh (0.5P,25±2℃) | 96 kWh (0.5P,25±2℃) | 80 kWh (0.5P,25±2℃)
Tensione nominale : 819.2 V | 409.6 V | 358.4 V | 307.2 V | 256 V
Intervallo di tensione : 716.8-908.8 V | 358.4-454.4 V | 313.6-397.6 V | 268.8-340.8 V | 224-284 V
Tipo di cella : LFP 3.2 V / 314 Ah
Modalità di connessione batterie : 1P256S | 1P128S | 1P112S | 1P96S | 1P80S
Modalità di connessione PACK : 1P16S
Accuratezza stima SOE : <5%
Max delta temp terminale : 3.5 ℃
Efficienza round-trip : 95%
Rumore : <75 dB
Classe di protezione : IP55
Temperatura di esercizio : -20 ℃ a +55 ℃
Umidità di esercizio : 0–95% (senza condensa)
Altitudine : 4000 m (derating sopra 2000 m)
Protezione antincendio : sistema a base di aerosol
Controllo termico : raffreddamento ad aria intelligente
Dimensioni : 1150 × 1100 × 2400 mm
Peso : 2414 kg | 1522 kg | 1408 kg | 1294 kg | 1220 kg
Grado anticorrosione : C3
Design di sicurezza : progettazione anti-esplosione e dispositivo di scarico della pressione
Interfaccia di comunicazione : RS485, CAN, Ethernet
Protocolli di comunicazione : CAN, Modbus RTU, Modbus TCP

Sistema di conversione di potenza (modello di esempio)
Product Model : ESS-SYS-ACDC-135
Potenza nominale (kW) : 135
Tensione nominale (V) : AC 400 V
Corrente nominale (A) : 195
Frequenza nominale (Hz) : 50 / 60 (±0.2)
THDi : < 3%
Fattore di potenza : 1.0 lead ~ 1.0 lag
Configurazione AC : 3W + N + PE
Intervallo tensione DC (Vdc) : 716.8 – 908.8
Corrente DC nominale (A) : 176
Livello di rumore (dB) : ≤ 75
Temperatura operativa : –20 ℃ a +45 ℃
Metodo di raffreddamento : raffreddamento ad aria intelligente
Umidità relativa : 95% (senza condensa)
Altitudine max. : 4000 m (derating sopra 2000 m)
Dimensioni (L × A × P) : 450 × 900 × 1800 mm
Tempo di commutazione rete/off-grid (ms) : < 10 (STS)
Display : touchscreen
Interfacce di comunicazione : RS485 / LAN
I/O riservati : DO / DI

Specifiche tecniche

• Chimica batteria: LiFePO4
• Cicli vita: ≥ 6000 cycles (100% DOD, 25 ± 2 °C, EOL 80%)
• C/D-rate: 0.5C
• Profondità di scarica: 90% DOD
• Efficienza round-trip: 95%
• Classe di protezione: IP55
• Intervallo temperatura esercizio (armadio batteria): -20 ℃ a +55 ℃
• Intervallo temperatura esercizio (PCS): -20 ℃ a +45 ℃
• Raffreddamento: raffreddamento ad aria intelligente
• Rumore: <75 dB
• Comunicazione: RS485, CAN, Ethernet; protocolli: CAN, Modbus RTU, Modbus TCP
• Altitudine max: 4000 m (derating sopra 2000 m)
• Dimensioni (armadio batteria): 1150 × 1100 × 2400 mm
• Pesi indicativi: da 1220 kg a 2414 kg a seconda del modello
• Sicurezza: progettazione anti-esplosione e scarico della pressione; soppressione incendi con aerosol
• Esempio PCS: ESS-SYS-ACDC-135 — 135 kW, AC 400 V, intervallo DC 716.8–908.8 Vdc, display touchscreen
