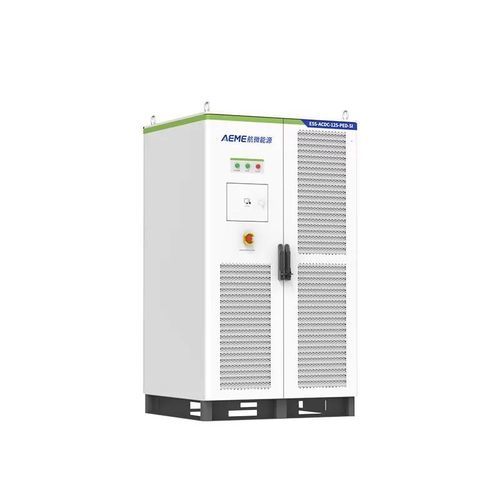

Sistema di stoccaggio di energia compatto ESS-ACDC-125-PED-SI

fuori retetrifaseraffreddato ad aria

Panoramica del prodotto
Il ESS-ACDC-125-PED-SI è un sistema integrato di conversione PV–storage–diesel che combina le funzioni di inverter fotovoltaico, convertitore per accumulo a batteria e un'interfaccia opzionale per gruppo elettrogeno diesel. Progettato per microreti industriali e carichi critici, supporta priorità al consumo PV, peak shaving, valley filling, alimentazione ibrida multiforme e commutazione rapida tra rete e modalità off-grid per garantire alimentazione continua.

Caratteristiche principali

• Installazione flessibile: design in armadio integrato per montaggio affiancato e installazione compatta.
• Gestione digitale: controllo e monitoraggio intelligenti integrati con display touch e interfacce di comunicazione per supervisione durante l'intero ciclo di vita.
• Connessione parallela scalabile: supporto fino a 4 unità in modalità off-grid e fino a 8 unità in modalità connessa alla rete per espansione modulare.
• Prestazioni di conversione elevate: ingombro compatto e alta efficienza del PCS per massimizzare il rendimento energetico del sistema.
• Interfacce opzionali: integrazione con generatore diesel, ingressi PV MPPT (1 o 4 canali) e supporto STS (static transfer switch).

Specifiche tecniche

• Modello: ESS-ACDC-125-PED-SI
• Potenza apparente: 110 kVA
• Potenza nominale: 100 kW
• Tensione AC nominale: 400 V
• Gamma tensione AC (rete): 360 V - 440 V; offline: 400 V ±5%
• Frequenza nominale: 50/60 Hz
• Corrente armonica (AC): <3% (THDi) / THDu ≤5%
• Fattore di potenza: 0,9 prima - 0,9 dopo
• Formato corrente alternata: 3W+N+PE
• Corrente di uscita (offline): 152 A
• Capacità di sovraccarico: 110% 10 min / 120% 1 min
• Ingresso DC (batteria): gamma di tensione 680 V - 900 V; corrente nominale 150 A
• Fotovoltaico (opzionale): V_oc max 950 VDC; gamma MPPT 200 V - 900 VDC; canali MPPT 1 o 4; opzioni potenza PV 60 / 120 / 240 kW
• Accesso generatore diesel (opzionale): ingresso AC 260 Vac - 530 Vac (3L+PE); frequenza 45 Hz - 65 Hz; fattore di potenza di ingresso ≥0,99; efficienza a pieno carico >95%; THD ingresso <5%; opzioni potenza 40 kW / 80 kW
• STS (opzionale): potenza nominale 200 kW; tensione AC 400 V/230 V (-20%~15%); frequenza 50/60 Hz (±5 Hz); potenza AC max 220 kVA; corrente max 330 A
• Rumore: ≤75 dB(A)@1m
• Temperatura di esercizio: -20°C a +45°C
• Raffreddamento: raffreddamento ad aria intelligente
• Umidità relativa: fino al 95% (senza condensazione)
• Altitudine: derating oltre 2.000 m
• Tempo di commutazione online/offline: <10 ms (STS)
• Display / Comunicazione: touch screen, RS485 / LAN; riserve DO/DI

Applicazioni e integrazione

• Microreti industriali, siti industriali remoti e sistemi isolati.
• Alimentazione di backup per impianti critici, siti telecom e cantieri.
• Impianti ibridi rinnovabili che combinano PV, accumulo a batteria e generatori diesel con controllo digitale centralizzato.
• Servizi di integrazione: valutazione sito, scaling parallelo e avviamento diesel/PV.
