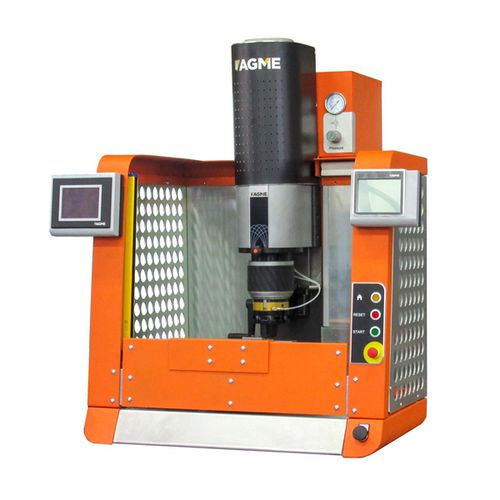

Rivettatrice radiale AGME RA-14 con controllo del processo e protezioni
Processo: rivettatura radiale
Generazione della forza: pneumatica
- Diametro massimo della testa ottenibile in acciaio 400 N/mm2: 14 mm
- Regolazione della corsa: 5 - 50 mm
- Potenza del motore di rivettatura: 1,5 Kw
- Forza massima di rivettatura: 18,80 kN
- Pressione massima dell'aria: 6 bar
- Controllo del tempo di rivettatura: 0-5 sec
- Larghezza x profondità: 850 x 930 mm
- Regolazione manuale della testa
- Lubrificazione manuale
Sistema di garanzia della qualità AC-1
- Sistema di monitoraggio e controllo con AGME 1200 con capacità di 40 programmi
- Trasduttori di pressione e corsa
- Controllo della presenza e dell'altezza dei rivetti
- Controllo della pressione durante il processo di rivettatura
- Rilevamento dell'usura dell'utensile di rivettatura
- Controllo della lunghezza finale dell'intero rivetto.
- Rilevamento di parti rivettate OK o NOK
- Misura dallo "0" assoluto (posizione di riposo della testa)
RA C500 Armadio elettrico
- Selettore manuale / semiautomatico
- touch screen da 5,6" e PLC Siemens integrato
- Possibilità di commutazione via Ethernet con PLC Siemens esterno
- tensione 400V, 50HZ. Opzionalmente altre tensioni.
Installazione pneumatica
- Pannello di controllo frontale con filtro e regolatore di pressione dell'aria 1,5 - 6 bar
- elettrovalvola 5/2 24 VDC
- Regolatore di flusso d'aria
Protezioni
- Barriere fotoelettriche di sicurezza
- Pulsante di avvio del ciclo
- Certificato CE
Vantaggi
- Massimo controllo e monitoraggio del processo di rivettatura
- Massima garanzia e protezione della qualità
- Disponibilità a magazzino delle rivettatrici
- Competenza nella tecnologia di rivettatura (la prima rivettatrice AGME è stata prodotta nel 1969)
---
