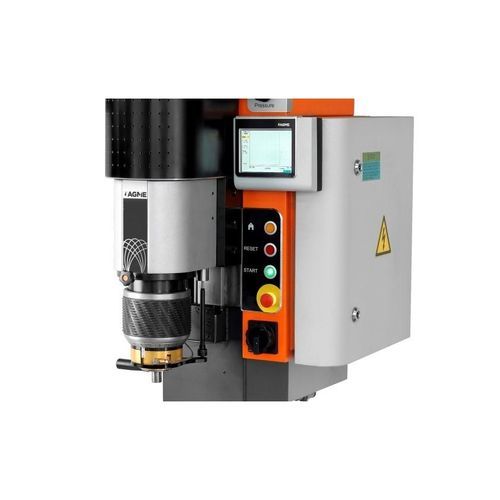

Sistema di controllo della qualità AC series

di pressioneelettricoper interruttore

Il controllo della rivettatura viene eseguito dall'unità standard C-500. In opzione è possibile integrare altri controlli più sofisticati, come i sistemi di garanzia della qualità AC. La gestione della rivettatura può avvenire attraverso diversi sistemi di controllo agili, efficienti e facili da usare. Tutti gli armadi elettrici integrano un PLC per il comando della rivettatrice. Controllo standard C-500 È l'apparecchiatura di base di tutte le rivettatrici. Tra gli altri parametri, è possibile regolare il tempo di rivettatura e i contatori. Le principali caratteristiche tecniche del controllo standard C-500 sono: Selettore manuale / semiautomatico. schermo tattile da 7" Contatore generale del ciclo e 5 contatori programmabili per gli avvisi Contatori orari per le ultime 8 ore di produzione Contatori per turni del giorno corrente e del giorno precedente Controllo del tempo di rivettatura da 0 a 5 sec Sistema di segnalazione degli errori PLC Siemens integrato. Controllo a due mani. Possibilità di commutazione via Ethernet con PLC Siemens esterno. tensione 400V, 50HZ. Opzionalmente altre tensioni. I sistemi CA controllano la pressione e il percorso di rivettatura. Il ritorno viene eseguito da un parametro introdotto elettronicamente. È in grado di differenziare i pezzi OK e NOK, tenendo conto dei parametri indicati - Il sistema di garanzia della qualità AC1 si basa sulla misura assoluta della posizione della testa di rivettatura. Misura il percorso di rivettatura dalla posizione di riposo della macchina. - I sistemi di garanzia della qualità AC2 includono un dispositivo meccanico di mantenimento per determinare la superficie di riferimento per la misura del percorso di rivettatura Quadro elettrico per i centri di rivettatura flessibili RA-NCD Questo armadio elettrico rende possibile un numero qualsiasi di posizioni di rivettatura, introducendo semplicemente la sequenza del processo di rivettatura.
