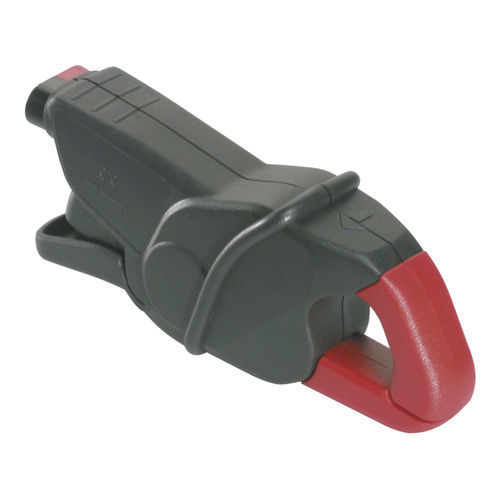

Sensore di corrente apribile Mini 09

a trasformatoreACdi supervisione

- Per i progetti e le specifiche si veda la scheda tecnica Dati tecnici e funzioni Come funzionano i trasformatori di tipo split-core I trasformatori di corrente sono utilizzati per acquisire elevate correnti alternate senza contatto e senza interrompere il circuito. In linea di principio, sono costituiti da 2 avvolgimenti separati del trasformatore (B1 = avvolgimento primario con N1 avvolgimenti, B2 = avvolgimento secondario con N2 avvolgimenti) su un nucleo di ferro comune (circuito magnetico chiuso). Se nell'avvolgimento B1 scorre una corrente alternata I1, nell'avvolgimento B2 viene indotta una corrente I2, che dipende dal rapporto di avvolgimento N1/N2. Rispetto ai trasformatori a quadro fisso, i trasformatori di tipo split-core devono essere in grado di abbracciare un conduttore all'interno di un circuito magnetico aperto. In pratica, l'avvolgimento primario B1 è costituito da un solo avvolgimento che trasporta la corrente da misurare.
