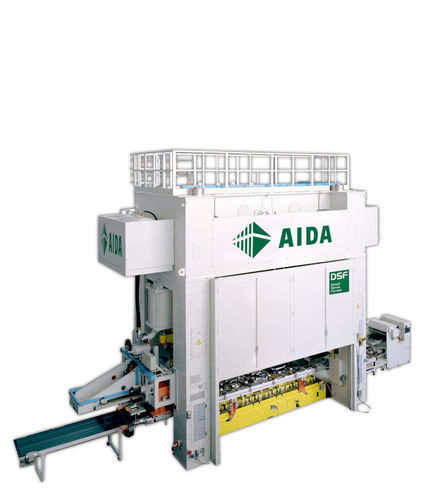

Pressa elettrica DSF-TE2 Series

di formaturadi stampaggioper grande volume

Tipo di prodotto
Pressa transfer servo — presse transfer a 2 punti con montanti dritti. Capacità: 4000 kN fino a 12500 kN.

Descrizione
Le presse transfer servo DSF-TE2 offrono un elevato livello di personalizzazione per il settore della deformazione dei metalli. Costruite su telaio a montanti dritti con tiranti e validate tramite FEM, la flessione sotto carico è controllata sotto 0,1 mm/m. I componenti strutturali sono realizzati in lamiera d’acciaio controllata e distennata termicamente dopo la saldatura.
Le DSF-TE2 sono equipaggiate con servomotori AIDA ad alto torque e bassa velocità. Il pacchetto servo AIDA consente di ottimizzare, in funzione dell’altezza del pezzo, il moto del carrello e la lunghezza della corsa, garantendo controllo preciso della velocità d’impatto, maggiore produttività, vita utile degli stampi migliorata e manutenzione degli stampi ridotta.

Caratteristiche principali

• Corsa, velocità e dwell completamente programmabili per ogni stampo
• Memorizzazione di 500 ricette lavoro
• Funzione Teach per ridurre gli errori di inserimento operatore
• Encoder doppi ridondanti per maggiore sicurezza
• PLS a 16 canali per sicurezza e produttività migliorate
• Monitoraggio della forza integrato
• Integrazione di terze parti con schermate degli ausili visualizzabili su OIT pressa

Specifiche principali
Model | DSF-TE2-4000 | DSF-TE2-6300 | DSF-TE2-8000 | DSF-TE2-10000 | DSF-TE2-12500
Capacity (kN) | 4000 | 6300 | 8000 | 10000 | 12500
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | – | –
Slide Stroke (double reduction) (mm) | – | 450 | 500 | 600 | 600
Slide and bolster length (mm) | 3050-3650 | 3500-4250 | 4100 | 4700-5500 | 4700-5500
Slide and bolster width (mm) | 1500 | 1500-1700 | 1800 | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360 | 2360
Shut height (mm) | 600-650-700-750 | 800-900-1000 | 800-900-1000 | 900-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 3÷90 | 3÷75 | 3÷71 | – | –
Press speed in pendulum mode (double reduction) (min⁻¹) | – | 3÷66 | 3÷60 | 3÷42 | 3÷42

Specifiche tecniche

• Serie: DSF-TE2 Series
• Tipo di pressa: presse transfer servo a 2 punti, telaio a montanti dritti
• Telaio: struttura a montanti dritti e tiranti; validata FEM; deformazione < 0,1 mm/m
• Componenti strutturali: lamierati d’acciaio controllati, distennati termicamente dopo saldatura
• Azionamento: servomotori AIDA ad alto torque e bassa velocità (AIDA servo package)
• Programmazione: corsa, velocità e dwell programmabili; 500 ricette; funzione Teach
• Sicurezza e monitoraggio: encoder doppi ridondanti; PLS 16 canali; monitor di forza integrato
• Integrazione terze parti: schermate ausiliarie visualizzabili su OIT pressa
• Gamma di capacità: 4000–12500 kN (modelli indicati)
• Corsa slitta: single fino a 400 mm; double fino a 600 mm a seconda del modello
• Dimensioni: lunghezze slitta/plateau 3050–5500 mm; larghezze 1500–1800 mm; apertura laterale 1700–2360 mm; altezze di chiusura 600–1000 mm
• Velocità: intervalli in modalità pendolo a seconda del modello e del tipo di riduzione (vedere tabella)
