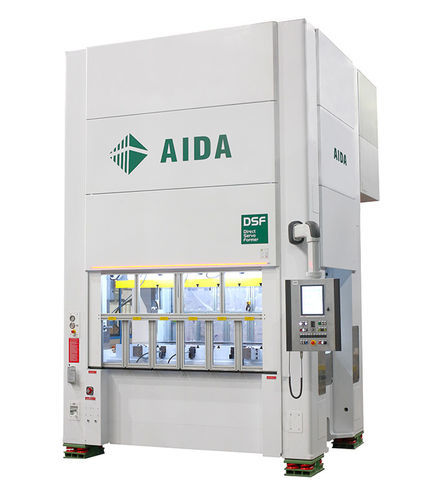

Pressa elettrica DSF-NE2 Series

elettromeccanicadi formaturaper lamiera

Descrizione
La DSF-NE2 è una pressa a montanti dritti a servomotore diretto a 2 punti che unisce l'alta rigidità di un telaio monoblocco alla flessibilità del moto servocontrollato programmabile della tecnologia AIDA DSF® (Direct Servo Former). Dotata del servomotore a basso numero di giri e alta coppia di AIDA e di componenti del telaio verificati con FEM, la serie limita la deformazione sotto carico a meno di 0,1 mm/m. La guida a rulli senza gioco (senza necessità di lubrificazione) guida la slitta al centro anteriore‑posteriore, prolungando la vita degli utensili e assicurando un movimento preciso della slitta.

Prestazioni
Progettata per formatura multi‑lunghezza a basso rumore e bassa vibrazione, la serie DSF-NE2 ottimizza le operazioni di produzione e manutenzione offrendo applicazioni flessibili. Può raggiungere fino a 120 corse al minuto a seconda del modello e degli utensili.

Caratteristiche principali

• Servomotore AC a bassa velocità e alta coppia ottimizzato per applicazioni presse
• Meccanismo a trasmissione diretta: albero motore → pignone di trasmissione → ingranaggio principale per formatura ad alta precisione
• Telaio monoblocco ad alta rigidità, simmetrico anteriore‑posteriore per ridurre la deformazione
• Guida a rulli senza gioco centrata anteriore‑posteriore; non richiede lubrificazione

Specifiche principali
Modello: DSF-NE2-2500 | DSF-NE2-4000 | DSF-NE2-6300
Capacità (kN): 2500 | 4000 | 6300
Corsa slitta [Riduzione singola] (mm): 250 | 300 / 300 | 400 / 400
Lunghezza slitta e matrice (mm): 2400 | 2500 / 3050 | 3050 / 3650
Larghezza slitta e matrice (mm): 1200 | 1400 / 1500 | 1500 / 1500
Apertura finestra laterale (mm): 1250 | 1250 / 1250 | 1400 / 1400
Altezza di chiusura (mm): 650 | 750 / 750 | 1000 / 1000
Regolazione slitta (mm): 130 | 250 / 250 | 300 / 300
Velocità in modalità pendolo (min⁻¹): 140 | 118 / 118 | 104 / 104

Specifiche tecniche

• Serie: DSF-NE2 Series (tecnologia AIDA DSF® Direct Servo Former)
• Tipo di pressa: pressa a montanti dritti 2 punti
• Azionamento: servomotore AC bassa RPM alta coppia con trasmissione diretta
• Telaio: progetto monoblocco, verificato FEM per limitare la deformazione < 0,1 mm/m
• Guida: guida a rulli senza gioco, guida centro anteriore‑posteriore, senza necessità di lubrificazione
• Applicazioni: formatura multi‑lunghezza, basso rumore/vibrazioni, vita utensili estesa, produzione e manutenzione ottimizzate
