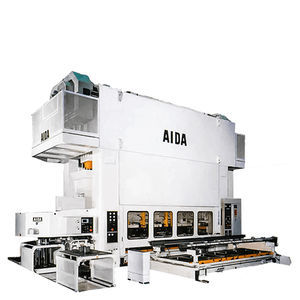

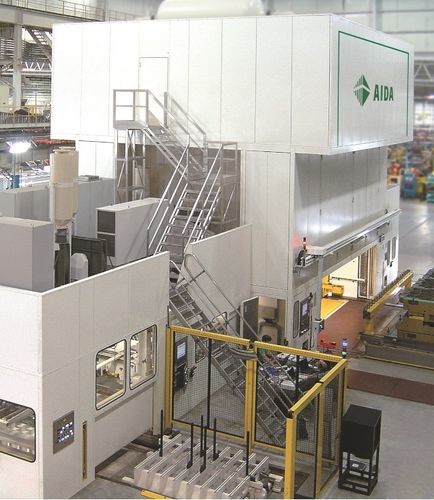

Pressa meccanica TME-S4 series

di formaturadi stampaggioper lamiera

Descrizione
La serie TME-S4 è composta da presse transfer a quattro punti a montanti dritti progettate per la formatura con matrici di trasferimento di lamiera. Il telaio a tiranti molto rigido, abbinato a cuscinetti con giochi minimi, riduce il breakthrough e il rumore, migliora la precisione a lungo termine e prolunga la vita degli stampi. I centri dei punti di sospensione del carrello sono posizionati molto vicino ai centri dei tiranti, offrendo una struttura ottimale per la formatura multi-processo, consentendo sospensioni sinistra/destra ampiamente distanziate e un'elevata capacità di carico eccentrico. I contrappesi dinamici integrati riducono le vibrazioni e consentono una produzione stabile ad alta velocità.

Caratteristiche

• Alberi eccentrici forgiati con bilanciamento dinamico del carrello e dello stampo superiore
• Telaio a tiranti con deformazione molto bassa e giochi dei cuscinetti minimizzati
• Contrappesi dinamici integrati per ridurre le vibrazioni e garantire produzione stabile ad alta velocità
• Ampio interasse di sospensione sinistra/destra per resistere a carichi eccentrici e gravosi
• Telaio simmetrico avanti-indietro e sinistra-destra per alta precisione dinamica; adatta per stampaggio progressivo di lamiera spessa

Specifiche principali
Modello | TME-S4-6300 | TME-S4-8000 | TME-S4-10000
Capacità (kN) | 6300 | 8000 | 10000
Lunghezza corsa (mm) | 300 | 300 | 250 – 400
Colpi al minuto (min-1) | 15 ÷ 80 | 15 ÷ 65 | 15 ÷ 56
Area carrello (L/R x F/B) (mm) | 4500 x 2200 | 5000 x 2630 | 4500 x 2480
Area bolster (L/R x F/B) (mm) | 4300 x 2200 | 5000 x 2630 | 4500 x 2300
Apertura finestra laterale (mm) | 2000 | 2300 | 2250
Altezza di chiusura (mm) | 1220 | 1200 | 1200
Regolazione carrello (mm) | 250 | 250 | 300
