Unità di stampaggio TME-S2 Series

Panoramica

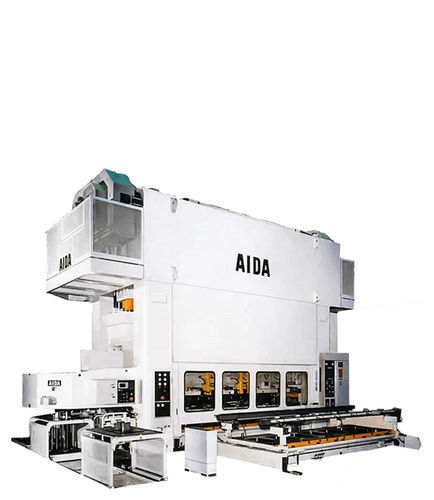

Le presse TME-S2 presentano un ampio interasse dei punti di sospensione per migliorare la capacità sotto carichi eccentrici, gioco complessivo minimo per ridurre il rischio di spuntature, guide a slitta quadrate a 8 punti che limitano i movimenti laterali e longitudinali, e un telaio serrato con tiranti per maggiore rigidità e precisione. Il progetto del telaio e i processi produttivi sono ottimizzati per il deformamento di materiali ad alta resistenza.

Produzione e capacità
AIDA produce internamente i componenti di precisione per ottenere giochi minimi nelle aree critiche. Il design a 8 superfici delle guide e il punto di presa garantiscono formatura ad alta precisione e lunga durata degli utensili. La serie TME-S2 è progettata per formare pannelli strutturali automobilistici e parti di trasmissione con ripetibilità in produzione.

Caratteristiche principali

• Sistema di stampaggio progettato per ampia diversità produttiva e funzionamento stabile
• Protezione da sovraccarico con design di tenuta metallica avanzata per risposta rapida e protezione degli utensili
• Gioco complessivo minimo per ridurre il rischio di spuntature
• Regolazioni della slitta facili per mantenere il parallelismo e resistere ai carichi eccentrici
• Ampio interasse delle connessioni per aumentare la capacità sotto carichi eccentrici

Specifiche principali (tabella)
Model | TME-S2-4000 | TME-S2-6300 | TME-S2-8000 | TME-S2-10000
Capacity (kN) | 4000 | 6300 | 8000 | 10000
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | –
Slide Stroke (double reduction) (mm) | 300-400 | 450 | 450-500 | 400-500-600
Slide and bolster length (mm) | 3050-3650 | 3500-(4250) | 4000 | 4500-5000
Slide and bolster width (mm) | 1500 | 1500-(1700) | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360
Shut height (mm) | 600-650-850 | 800-900-1000 | 900-950-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300
Press speed in full revolution (single reduction) (mm-1) | 20÷60 | 20÷50 | 20÷50 | –
Press speed in full revolution (double reduction) (mm-1) | 10÷35 | 10÷30 | 12÷30 | 15÷30

Specifiche tecniche

• Serie: TME-S2 Series
• Capacità: da 4000 kN a 10000 kN
• Tipo di trasferimento: presse a trasferimento eccentriche a 2 punti con ingranaggi eccentrici frontali
• Guide slitta: guide quadrate a 8 punti / design a 8 superfici per stabilità laterale e longitudinale
• Telaio: telaio serrato con tiranti per aumentare rigidità e precisione
• Applicazioni: formatura di pannelli strutturali per auto e parti di trasmissione ad alta resistenza
• Protezione sovraccarico: design di tenuta metallica avanzata per protezione rapida di utensili e pressa
• Opzioni per modello: corsa slitta, dimensioni slitta/piattaforma, apertura laterale, altezza di chiusura, regolazione slitta e intervalli di velocità (vedere la tabella)
