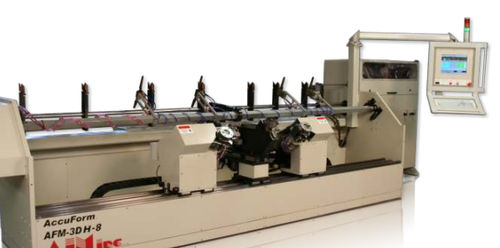

Curvatrice elettrica AFM-xDHx

per cavi elettriciorizzontaleautomatica

La linea di macchine AFM-xDHx è stata progettata tenendo conto della vecchia tecnologia a quattro slitte, ma senza le lunghe e complesse impostazioni, i costosi utensili e la necessità di un operatore esperto. La sigla DH nel numero del modello sta per "Double Head" (doppia testa), il che significa che la macchina è dotata di due teste di piegatura individuali. Ciascuna testa di piegatura si posiziona lungo un filo dritto e lo piega in base a dati pre-programmati. Un modulo di alimentazione del filo alimenta il filo attraverso un raddrizzatore e lo taglia a lunghezze predefinite dall'utente. Questi pezzi rettilinei vengono inseriti in un meccanismo di tramoggia, che alimenta le piegatrici. Una pinza automatica, che può ruotare (opzione 3D), trattiene il filo diritto mentre viene piegato. Una volta completato, il pezzo viene espulso verso un portapezzi o un braccio robotico "Pick & Place" opzionale. La macchina AFDH dispone di tre sistemi di coordinate indipendenti, o quattro con un modulo di saldatura opzionale: La coordinata dell'alimentatore / tramoggia La coordinata sinistra della piegatrice e della slitta La coordinata della curvatura e della slitta di destra e La coordinata del modulo di saldatura. Poiché tutti i sistemi di coordinate sono indipendenti l'uno dall'altro, possono lavorare contemporaneamente, sincronizzati da un master, che è la coordinata del modulo di alimentazione, semplicemente perché tutti hanno bisogno di filo. Anche se quanto sopra sembra complicato, il nostro software SmartEditor™ genera automaticamente gli algoritmi necessari al controllore di movimento. Abbiamo costruito un algoritmo che costruisce algoritmi di movimento! L'utente deve semplicemente inserire le lunghezze e gli angoli che compongono il pezzo desiderato e SmartEditor™ fa tutto il resto.
