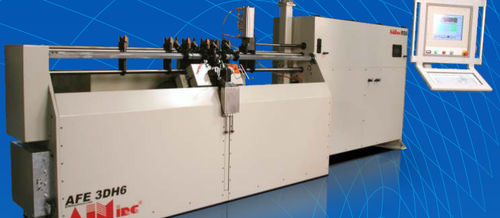

Curvatrice elettroidraulica AFE-xDHx

elettricaper tubiper profilati

La linea di macchine AFE-xDHx è stata progettata tenendo conto della vecchia tecnologia a quattro slitte, ma senza le lunghe e complesse impostazioni, i costosi utensili e la necessità di un operatore esperto. La sigla DH nel numero del modello sta per "Double Head" (doppia testa), il che significa che la macchina è dotata di due teste di piegatura individuali. Ogni testa di piegatura si posiziona lungo un filo dritto e lo piega in base a dati pre-programmati. L'utente imposta manualmente un filo dritto pre-tagliato alla piegatrice o un modulo di alimentazione del filo (opzionale) alimenta automaticamente il filo attraverso un raddrizzatore e lo taglia alle lunghezze predefinite dall'utente. Un meccanismo di tramoggia può collocare pezzi di filo dritto e tagliato direttamente alle due piegatrici. Una pinza automatica (opzione 3D) può ruotare e trattenere il filo diritto durante un'operazione di piegatura. Una volta completato, il pezzo può essere espulso verso un portapezzi o un braccio robotico "Pick & Place" opzionale. La macchina AFE-xDHx dispone di quattro (4) sistemi di coordinate indipendenti. 1) La coordinata dell'alimentatore / tramoggia 2) La coordinata sinistra della curvatura e della slitta 3) La coordinata della curvatura e della slitta di destra 4) la coordinata della morsa di rotazione (sui modelli tridimensionali) Poiché tutti i sistemi di coordinate operano in modo indipendente, possono lavorare contemporaneamente, sincronizzati dalla coordinata della morsa di rotazione. Anche con la complicata configurazione DH, il software AIM SmartEditor® genera automaticamente gli algoritmi necessari al controllo della macchina. La macchina AIM DH ha algoritmi incorporati che costruiscono i complessi algoritmi di movimento! L'utente AIM deve semplicemente inserire le lunghezze e gli angoli che compongono il pezzo desiderato e SmartEditor® fa tutto il resto.
