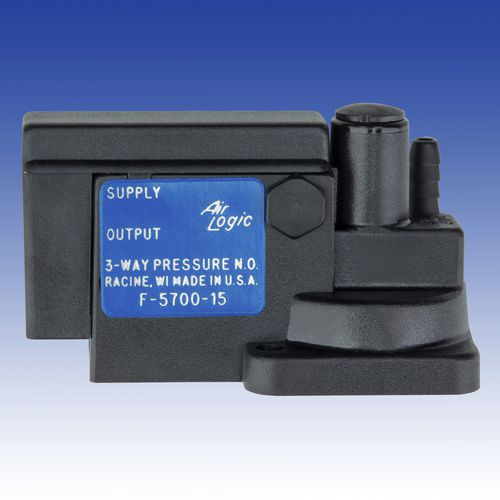

Valvola pilota F-5800 series

a membranaa comando pneumaticoper aria

Le valvole a 3 vie controllate dalla pressione applicano un segnale di pressione a un diaframma che è contrastato da una forza della molla. Quando poi la forza del segnale di pressione è maggiore della forza della molla raggiunge il suo set-point (chiamato anche pressione "On"), il meccanismo interno si muove e cambia lo stato pneumatico. Il segnale di pressione e il circuito pneumatico sono completamente isolati l'uno dall'altro. Il circuito pneumatico è normalmente chiuso, il che significa che la porta di alimentazione è chiusa. E la porta di uscita viene scaricata nell'atmosfera attraverso lo scarico. Non c'è nessuna connessione disponibile sulla porta di scarico. Quando la valvola scatta, l'alimentazione è aperta alla porta di uscita e lo scarico è chiuso. Non c'è nessuna connessione disponibile sulla porta di scarico. La valvola rimarrà in questo stato finché il segnale di pressione non scenderà sotto il suo punto di reset (chiamato anche pressione "Off"). La differenza tra la pressione "On" e la pressione "Off" è definita come Differenziale o Isteresi della valvola. Sono disponibili opzioni preimpostate in fabbrica. Si prega di contattare il vostro venditore o distributore per le specifiche e un numero di parte personalizzato. Le regolazioni possono essere effettuate sull'interruttore rimuovendo il coperchio rotondo e girando la vite a testa piatta. Le regolazioni in senso orario aumenteranno il Set point. Le regolazioni in senso antiorario abbasseranno il set point (sulla pressione). La regolazione delle valvole a 3 vie preimpostate non è raccomandata. Non tirare indietro la vite a testa piatta oltre il livello del corpo.
