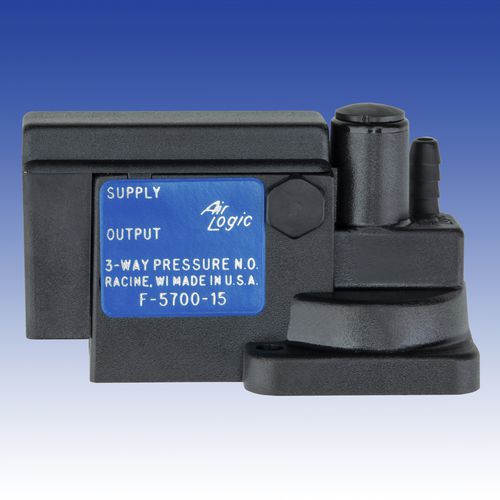

Valvola pilota F-5700 series

a membranaa comando pneumaticoper aria

Le valvole a 3 vie pilotate a pressione applicano un segnale di pressione a un diaframma che è contrastato da una forza della molla. Quando poi la forza del segnale di pressione è maggiore della forza della molla raggiunge il suo set-point (chiamato anche pressione "On"), il meccanismo interno si muove e cambia lo stato pneumatico. Il segnale di pressione e il circuito pneumatico sono completamente isolati l'uno dall'altro. Il circuito pneumatico è normalmente aperto, il che significa che la porta di alimentazione è aperta alla porta di uscita. Quando l'interruttore scatta, l'alimentazione viene interrotta e la porta di uscita viene scaricata nell'atmosfera attraverso lo scarico. Non c'è nessuna connessione disponibile sulla porta di scarico. L'interruttore rimane in questo stato fino a quando il segnale di pressione scende sotto il suo punto di reset (chiamato anche pressione "Off"). La differenza tra la pressione "On" e la pressione "Off" è definita come Differenziale o Isteresi della valvola. Sono disponibili opzioni preimpostate in fabbrica. Si prega di contattare il vostro venditore o distributore per le specifiche e un numero di parte personalizzato. Le regolazioni possono essere effettuate sull'interruttore rimuovendo il coperchio rotondo e girando la vite a testa piatta. Le regolazioni in senso orario aumenteranno il Set point. Le regolazioni in senso antiorario abbasseranno il set point (sulla pressione). La regolazione delle valvole a 3 vie preimpostate non è raccomandata. Non tirare indietro la vite a testa piatta oltre il livello del corpo.
