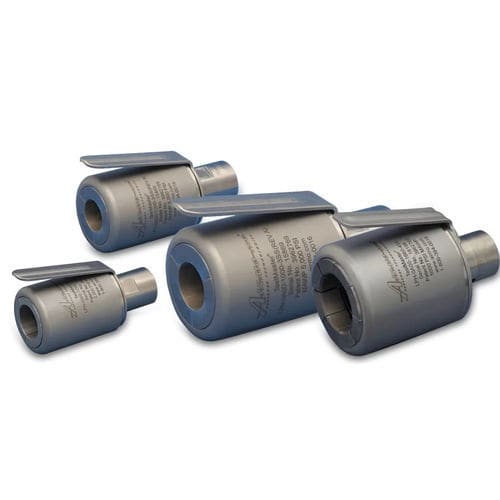

Gli strumenti di prova idrostatici brevettati TestMaster® Modello LPH sono progettati appositamente per afferrare e sigillare positivamente i tubi con estremità lisce. La molla di sicurezza pre-afferra il tubo e il meccanismo di serraggio assicura una presa costante e positiva durante il ciclo di lavoro. Gli strumenti sono disponibili con azionamento manuale a leva o pneumatico. L'utensile può essere utilizzato con una varietà di servizi, tra cui aria, acqua, olio e altri gas e liquidi.
Gli utensili della serie LPH sono adatti per prove di pressione idrostatica e di idroespansione fino a 5.000 psi (345 bar) secondo le specifiche militari, nucleari, automobilistiche e aerospaziali: API, ASTM, ASME, ISO, DIN e BS. Il design compatto e bilanciato è particolarmente adatto alle aree di lavoro ristrette, come le linee degli aerei o i sistemi di riscaldamento e raffreddamento.
L'utensile della serie LPH è in grado di gestire tubi, condotti e raccordi di dimensioni standard e metriche da 0,13" a 6,63" (da 3,2 mm a 168,3 mm) di diametro.
Specifiche tecniche
Descrizione
Gamma di diametri dei tubi: - da 0,13" a 6,63". OD (da 3,2 mm a 168,3 mm OD)
Servizi: - Aria, acqua, olio e altri gas e liquidi
Velocità: - Pieno flusso, alto pre-riempimento
Presa e tenuta della pinza di serraggio: - Sul diametro esterno del tubo
Presa: - Design a pressione compensata per un funzionamento sicuro
Funzionamento dell'utensile: - Azionamento a leva, ad aria singola o doppia
Rilascio della pinza a leva: - Rimozione rapida dell'utensile
Speciale principio di bloccaggio della pinza di serraggio: - Si adatta a tubi di lunghezza inferiore
L'utensile TestMaster® modello LPH è utilizzato per una serie di applicazioni di prova della pressione.
Test di pressione idrostatica
Test di tenuta
Test di produzione dei tubi
Test di assemblaggio di tubi e sistemi
Applicazioni di pulizia
---
