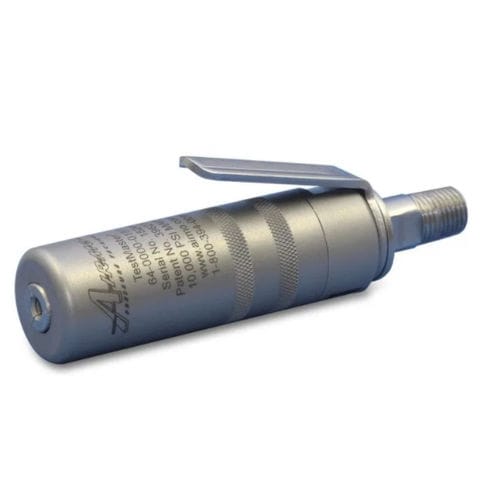

Sonda di pressione relativa TestMaster®64

analogicaper il settore aeronauticoper applicazioni automotive

Gli strumenti di prova idrostatici brevettati TestMaster® Modello 64 sono progettati appositamente per afferrare e sigillare i tubi con estremità lisce. La molla di sicurezza pre-afferra il tubo e il meccanismo di serraggio assicura una presa costante e positiva durante il ciclo di lavoro. Gli strumenti sono disponibili con funzionamento manuale a leva o pneumatico. L'utensile può essere utilizzato con una varietà di servizi, tra cui acqua, olio o altri liquidi su richiesta. L'utensile della serie 64 è adatto per prove di pressione idrostatica fino a 10.000 psi (689 bar) secondo le specifiche militari, nucleari, automobilistiche e aerospaziali, tra cui API, ASTM, ASME, ISO, DIN e BS. Il design compatto e bilanciato è particolarmente adatto alle aree di lavoro ristrette, come le linee degli aerei o i sistemi di riscaldamento e raffreddamento. L'utensile della serie 64 è in grado di gestire tubi, condotti e raccordi di dimensioni standard e metriche da 0,08" a 1,66". OD (da 2,0 mm a 42,2 mm OD) di diametro. Specifiche tecniche Descrizione (689 bar) Gamma OD del tubo: - 0.da 08 a 1,66 pollici. OD (da 2,0 mm a 42,2 mm OD) Servizi: - Acqua, olio o altri liquidi su richiesta Velocità: - Pieno flusso, alto pre-riempimento Presa e tenuta del colletto: - Su OD del tubo Presa: - Design a pressione compensata per un funzionamento sicuro Funzionamento dell'utensile: - Azionato a leva Rilascio del colletto a leva: - Rimozione rapida dell'utensile Pinze di serraggio a bassa marcatura: - Impediscono il collasso e il danneggiamento dell'estremità del tubo Design compatto e bilanciato: - Facilità di utilizzo in applicazioni con spazi limitati Applicazioni L'utensile TestMaster® Modello 64 viene utilizzato per una serie di applicazioni di prova della pressione. Test di pressione idrostatica Test di tenuta Test di produzione dei tubi Test di assemblaggio di tubi e sistemi Applicazioni di pulizia
