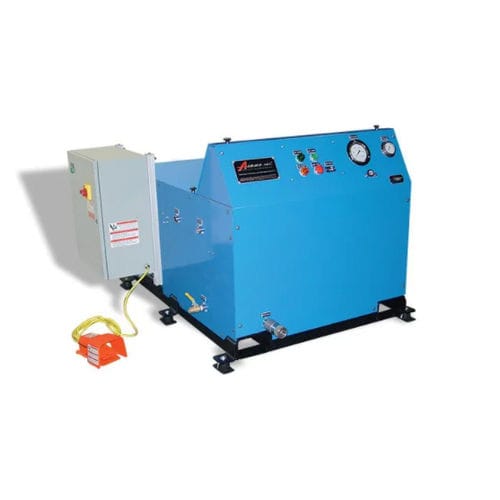

Il sistema di espansione a sfera ExpanTek® Triplex-Hydro è progettato specificamente per applicazioni di espansione meccanica dei tubi. Il processo di espansione a sfera utilizza la pressione dell'acqua per forzare una sfera attraverso l'interno del tubo, espandendo così il tubo al diametro desiderato. La quantità di espansione che avviene è legata al diametro della sfera e allo spessore della parete del tubo. Questo metodo viene utilizzato per tubi di lunghezza costante, dove un solo operatore esegue l'espansione.
Il sistema di espansione a sfera TH espande i tubi in modo affidabile ed efficiente. Utilizzando uno strumento di espansione a sfera ExpanTek® Modello 22, l'operatore inserisce nel tubo un proiettile come una sfera di acciaio al cromo. Quindi posiziona lo strumento di espansione sull'estremità del tubo e avvia il ciclo di pressione del sistema. L'acqua ad alta pressione viene diretta dietro la sfera, spingendola lungo il tubo. La pressione diminuisce rapidamente quando la sfera supera il tubo, consentendo alla sfera di uscire dal tubo a bassa velocità per una facile cattura. Non è necessaria alcuna impostazione aggiuntiva per espandere diverse configurazioni di tubi sulle bobine, poiché ogni tubo viene espanso singolarmente.
Specifiche tecniche
Descrizione
Pressione massima: - Pressioni di esercizio fino a 10.000 psi (689 bar)
Portata: - 3,6 gpm (13,6 lpm)
Temperatura: - Da 32° F a 120° F (da 0° C a 49° C)
Elettrico: - Su misura per il tipo di servizio elettrico utilizzato
Opzioni di controllo: - Pedale o interruttore di attivazione dell'utensile
Servizi: - Acqua
Tempo di ciclo: - Da 2 a 5 secondi
Interfaccia operatore: - Regolazione e monitoraggio delle funzioni del sistema sul pannello di controllo
Funzionamento: - L'acqua ad alta pressione spinge una singola sfera lungo il tubo
Applicazioni
Rivestimenti dei tubi delle caldaie
Bobine del condensatore
Batterie dell'evaporatore
Incollaggio alette/tubi
---
