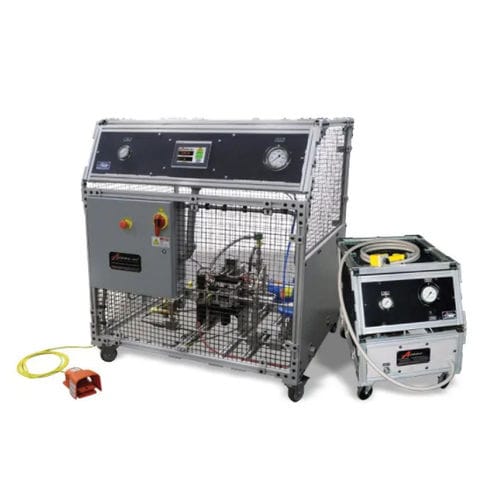

Sistemi di espansione della pressione idrostatica modello HPS
Pressioni Fino a 30.000 psi (2.068 bar)
Il sistema brevettato ExpanTek® Model HPS Hydrostatic Pressure System utilizza un metodo di espansione del tubo che prepara il tubo con acqua e lo pressurizza oltre il suo punto di rendimento, espandendo così il tubo. Questa tecnica è ampiamente utilizzata per gli assemblaggi di riscaldatori a zoccolo e per la produzione di bobine di condizionamento dell'aria durante l'incollaggio dei tubi agli assemblaggi ad alette. Il processo di idroespansione può essere utilizzato con una varietà di materiali per tubi, tra cui: rame, acciaio inossidabile, CuNi e titanio.
Il sistema a pressione idrostatica ExpanTek® insieme agli strumenti di espansione del tubo ExpanTek® forniscono un'espansione veloce e ripetibile del tubo per pressioni di lavoro fino a 30.000 psi (2.068 bar). L'attrezzo afferra e sigilla il tubo, anche a pressioni estreme. Per risparmiare tempo, l'operatore può cambiare rapidamente le dimensioni dell'utensile in meno di cinque secondi senza bisogno di una chiave, utilizzando NuQuip® Quick Disconnects.
Il sistema a pressione idrostatica HPS modello ExpanTek® e
Gli Airmo Tooling sono adatti per l'espansione e i test secondo le specifiche militari, nucleari, automobilistiche e aerospaziali, come API, ASTM, ASME, ISO, DIN e BS.
-
Specifiche
Descrizione
Pressione massima: - Pressioni di esercizio fino a 30.000 psi (2.068 bar)
Portata d'acqua massima: - Fino a 12 gpm (45,4 lpm)
Temperatura: da - 32° F a 120° F (da 0° C a 49° C)
Servizi: - Acqua o acqua deionizzata
Elettrico: - Su misura per il servizio elettrico utilizzato
Opzioni di controllo: - Schermo tattile manuale, semiautomatico, PLC touch screen
Tempo di ciclo: - 2 secondi per tubi di piccolo volume
---
