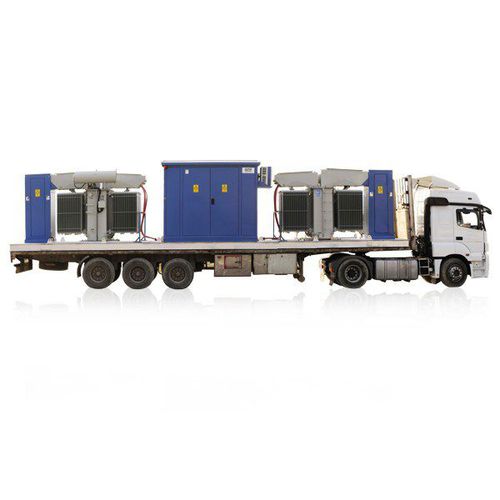

Sottostazione mobile SMS-1 Series

per distribuzione elettricaper trasformatore media tensioneda esterno

Le sottostazioni mobili per trasformatori della serie SMS-1 sono sottostazioni mobili di distribuzione e trasformazione MT/BT progettate per la generazione e la distribuzione di piccola potenza. Le sottostazioni mobili sono progettate appositamente in base ai requisiti del progetto come rimorchio, piattaforma/skid, carro o nave. Le sottostazioni mobili di trasformazione della serie SMS-1 sono appositamente progettate e realizzate fino a 4 MVA di potenza, fino a 40,5 kV di tensione primaria e fino a 0,69 kV di tensione secondaria. Fondamentalmente, sono costituite dalle seguenti apparecchiature principali; - Quadri di media tensione - Trasformatore di distribuzione - Pannello di distribuzione a bassa tensione - Chiosco in acciaio serie SCK-1 o chiosco a pannelli sandwich serie SCK-2 sono disponibili 3 diverse soluzioni per i quadri MT primari; - Quadri isolati in aria con rivestimento metallico serie SNC o SMC - Quadri isolati in aria in metallo della serie SME - Quadri isolati in gas Trasformatori di distribuzione: I trasformatori di distribuzione possono essere utilizzati al livello di tensione adatto ai requisiti del progetto e con una potenza massima di 4 MVA. È possibile utilizzare trasformatori con diversi tipi di connessione, in olio o a secco. I quadri di distribuzione secondaria di bassa tensione sono progettati e realizzati in versione standard o estraibile fino a 6000 A, in base alle esigenze del cliente e del progetto. Le dimensioni del chiosco in lamiera d'acciaio della serie SCK-1 o del chiosco a pannelli sandwich della serie SCK-2 sono calcolate specificamente per il progetto in base al layout di tutti i tipi di quadri MT e BT da collocare nel chiosco.
