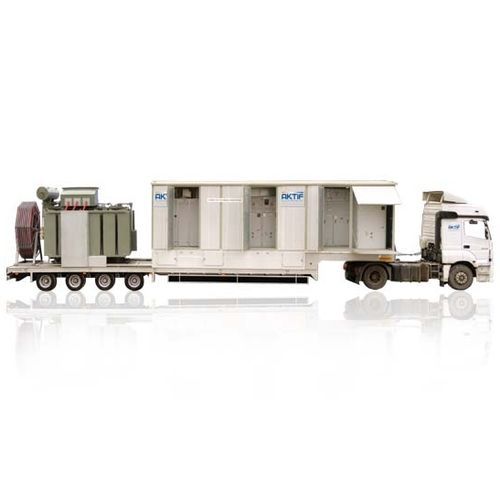

Sottostazione mobile SMS-2 Series

per distribuzione elettricaper trasformatore media tensioneda esterno

Le sottostazioni mobili di trasformazione della serie SMS-2 sono sottostazioni mobili di distribuzione e trasformazione MV/MV progettate per la generazione e la distribuzione di media potenza. Le sottostazioni mobili sono progettate appositamente in base ai requisiti del progetto come rimorchio, piattaforma/skid, carro o nave. Le sottostazioni mobili di trasformazione della serie SMS-2 sono progettate e realizzate appositamente per potenze fino a 31,5 MVA, tensioni primarie fino a 40,5 kV e secondarie fino a 24 kV. Fondamentalmente, sono costituite dalle seguenti apparecchiature principali; - Quadri primari di media tensione - Trasformatore di potenza - Quadri secondari di media tensione - Chiosco in acciaio serie SCK-1 o chiosco a pannelli sandwich serie SCK-2 sono disponibili 3 diverse soluzioni per i quadri MT primari e secondari; - Quadri isolati in aria con rivestimento metallico serie SNC o SMC - Quadri isolati in aria in metallo della serie SME - Quadri isolati in gas Trasformatori di potenza: I trasformatori di potenza possono essere utilizzati al livello di tensione adatto ai requisiti del progetto e con una potenza massima di 31,5 MVA. I trasformatori di potenza sono progettati e realizzati appositamente per l'applicazione mobile, con dimensioni e peso conformi alle norme stradali internazionali per consentire la massima mobilità. È possibile utilizzare trasformatori con diversi tipi di connessione e raffreddamento, come quelli a olio o a secco. Pannelli di controllo e protezione: Il monitoraggio, il controllo e la protezione di tutte le apparecchiature della sottostazione mobile sono garantiti dall'uso di indicatori di posizione interattivi e di diagrammi mimici su questo pannello. Questo pannello è composto da relè di protezione, analizzatori di energia, contatori, indicatori di posizione e altre apparecchiature.
