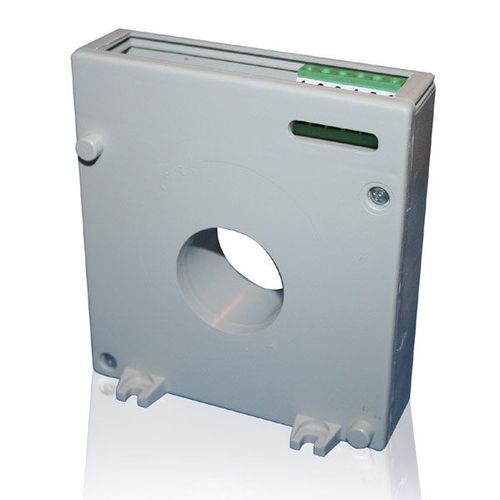

Trasformatore di corrente CT-1S Series

incapsulatoad uso industrialetrifase

I trasformatori di corrente toroidali Aktif Adder e Multiplexer sono utilizzati soprattutto nei casi in cui tutti i conduttori di misura non possono essere fatti passare attraverso un trasformatore di corrente toroidale. Il CT-1S fornisce una somma vettoriale utilizzando X/5 trasformatori di corrente nel sistema e inviando le informazioni sulla corrente totale ai relè differenziali della serie RCR ed ELR nei punti di misura in cui sono necessari trasformatori di corrente toroidali con diametri interni maggiori rispetto a CT-1/160, CT-1/210. È noto per i seguenti vantaggi: - Elimina il limite della sezione del cavo. - Fornisce una soluzione per correnti di dispersione superiori a 25 A Descrizione La combinazione di trasformatori di corrente toroidali speciali e trasformatori di corrente normali è indicata nel seguente schema di principio. Tutti i trasformatori di corrente X/5 utilizzati per questa applicazione devono avere gli stessi rapporti di avvolgimento e le stesse potenze (almeno 10VA), e la loro classe di precisione deve essere almeno 0,5. I collegamenti devono essere esattamente come quelli indicati di seguito. In assenza di dispersione a terra, anche la somma vettoriale delle misure rilevate dai trasformatori di corrente sarà uguale a zero. Di conseguenza, dalla bobina di misura con ingresso ai terminali 5 e 6 (il nostro speciale trasformatore di corrente toroidale a dispersione) non fluirà alcuna corrente. Pertanto, non verrà indotta alcuna tensione dalle uscite 1 e 2 collegate al relè di corrente residua della serie RCR, che non metterà il relè in stato di errore. Tuttavia, quando si verifica una dispersione a terra, la somma vettoriale sarà diversa da zero e verrà indotta una tensione dalle uscite dei terminali 1 e 2, che commuterà i relè differenziali della serie RCR ed ELR in posizione di guasto.
