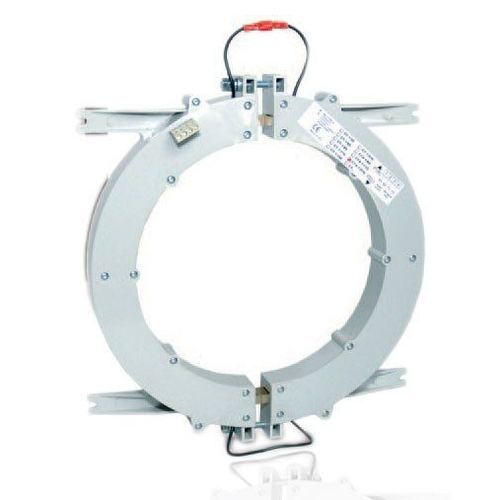

Trasformatore di corrente CT Series

split-corea forte potenzadi comando

I trasformatori di corrente toroidali della serie CT-1, CTA-1, selezionati in base allo spessore del cavo o della sbarra, sono collegati all'ingresso di misura della corrente dei relè differenziali e vengono utilizzati per misurare le correnti di dispersione. Come tecnica di misurazione della corrente, le correnti che passano attraverso le linee di fase e di neutro vengono raccolte come vettori e confrontate con il valore di corrente impostato sul relè della serie RCR ed ELR. Oltre ai trasformatori di corrente residua toroidali della serie CT, che vengono generalmente utilizzati durante il cablaggio o scollegando il collegamento di linea, l'installazione può essere effettuata senza disturbare la continuità del sistema con il trasformatore di corrente residua toroidale a nucleo diviso della serie CTA, più facile da usare. È noto per i seguenti vantaggi: - Modelli fissi (serie CT a nucleo pieno) o apribili (serie CTA a nucleo diviso) - Soluzione per grandi sezioni di cavo - Avvolgimenti di prova - la coppia di circuiti di controllo (terminali 3-4) Descrizione - Nei trasformatori di corrente toroidali sono presenti due avvolgimenti. Uno è utilizzato per misurare la quantità di corrente di dispersione, mentre l'altro è utilizzato per la funzione di test sui relè di corrente residua di tipo RCR ed ELR. - Somministrando una corrente di prova da un punto esterno, è possibile testare sia il relè che il trasformatore e verificarne il malfunzionamento. - I trasformatori di corrente toroidali sono utilizzati nei quadri elettrici ad alta potenza e con fili e sbarre di grosso spessore. - Con i trasformatori a nucleo diviso della serie CTA-1, è possibile garantire un'installazione e una manutenzione rapide e semplici in punti in cui i tempi di inattività del sistema causerebbero ingenti danni economici, come ad esempio nelle fabbriche che producono in grandi quantità.
