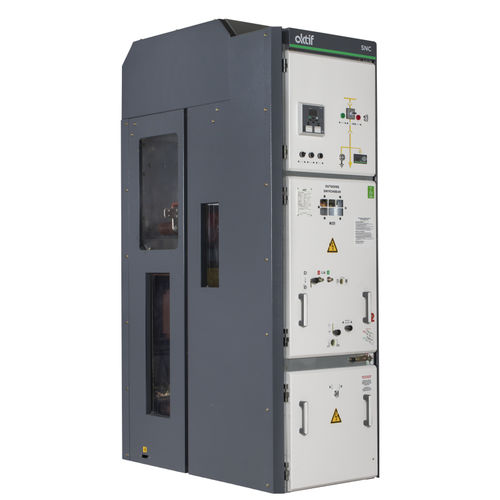

Quadro di distribuzione di distribuzione secondaria SNC Series

a media tensionea commutazionecon SF6

I quadri di media tensione Aktif della serie SNC sono quadri di commutazione e controllo prodotti in base alle specifiche elettriche di 36 kV, 4000 A, 40 kA/3s secondo le norme IEC 62271-200 e TEDAŞ. I quadri metallici della serie SNC hanno continuità di servizio LSC-2B, classe di partizione PM, classificazione dell'arco interno AFLR, classe di protezione IP 4X. I quadri elettrici rivestiti in metallo della serie SNC sono prodotti in 2 tipi: - Interruttore estraibile SNC-1 - Interruttore estraibile SNC-2 e trasformatore di tensione estraibile I quadri in metallo rivestito sono costituiti da 4 scomparti indipendenti per il tipo SNC-1, 5 scomparti indipendenti per il tipo SNC-2. - Scomparto di bassa tensione: questo scomparto contiene tutti i circuiti secondari per la misurazione, la protezione, il controllo, il monitoraggio, la comunicazione e altri sistemi associati. - Scomparto sbarre: questo scomparto contiene sbarre in rame elettrolitico in base alla corrente nominale. L'accesso al vano sbarre è possibile con procedure di sicurezza e strumenti speciali. - Scomparto di commutazione: questa sezione contiene le seguenti apparecchiature in base ai requisiti del progetto. - Interruttore in gas SF6 o in vuoto a meccanismo frontale, - Unità di estrazione, - otturatori automatici per le connessioni delle sbarre e dei cavi, - interblocchi meccanici tra interruttore, unità di prelievo, otturatore e porta. - Scomparto cavi: questo scomparto contiene trasformatori di corrente e tensione, scaricatori di sovratensione, interruttori di messa a terra della serie AktifSES, divisori di tensione capacitivi, pressacavi e raccordi.
