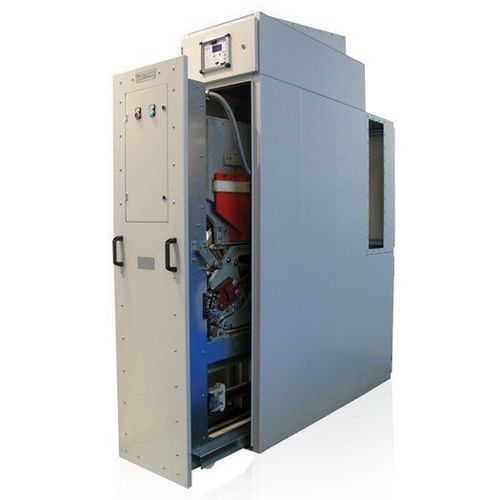

Quadro di distribuzione DC

a bassa tensionecontro i cortocircuitia commutazione

I cubicoli di alimentazione DC di Coet sono progettati per applicazioni industriali con capacità di commutazione di 750 V/1500 V/3000 Vdc fino a 10.000 A. Coet DC Feeder Cubicles dispone di 4 scomparti accessibili: - Scomparto bassa tensione - Scomparto interruttori automatici ad alta velocità - Scomparto cavi - Scomparto sbarre Descrizione Le celle funzionano in 3 posizioni (servizio, test, esterno) per facilitare l'uso, l'assistenza e la manutenzione e sono dotate di un sistema di blocco contro gli errori dell'utente. I quadri di alimentazione CC Coet sono protetti e controllati da un relè di protezione multifunzionale e da un dispositivo di controllo logico. I quadri di alimentazione in corrente continua Coet possono essere utilizzati nei seguenti sistemi in conformità alle norme EN 50123, IEC77, ANSI C 37-14, ANSI C37-16, con capacità di interruzione del cortocircuito: - Fino a 10.000 A in sistemi a 750 Vdc - Fino a 10.000 A in sistemi da 1200 Vdc - Fino a 8.000 A in sistemi a 1500 Vdc - Fino a 3000 A in sistemi a 3000 Vdc
