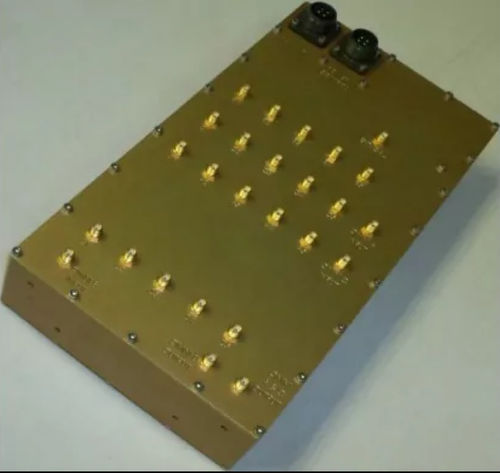

Interruttore multipolare DF-A0052
ESDresiste alle intemperiedi potenza

interruttore multipolare
interruttore multipolare
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Configurazione dei contatti
multipolare
Livello di protezione
ESD, resiste alle intemperie
Altre caratteristiche
di potenza, silenzioso
Diametro/lunghezza

260 mm
(10,2 in)

Larghezza

160 mm
(6,3 in)

Altezza

100 mm
(3,9 in)

Descrizione

Il DF-A0052 è un commutatore commutatore ad alta velocità, a 3 bande, da 5 a 3 canali, destinato ad applicazioni per antenne di ricerca della direzione a elementi commutati. Il commutatore accetta tre bande di frequenza, ciascuna con 5 elementi d'antenna, e indirizza 3 elementi qualsiasi di una banda selezionata di 5 elementi a una qualsiasi delle 3 uscite. È inoltre progettato per essere montato internamente nella cavità resistente alle intemperie delle antenne di ricerca della direzione DF-A0029, DF-A0031 e DF-A0037. Il commutatore comprende 5 canali paralleli, ciascuno dotato di limitatori di potenza in ingresso, protezione ESD, amplificatore a basso rumore e commutatore di banda. È inoltre possibile selezionare una banda di calibrazione, che fornisce una divisione bilanciata a 5 vie di un segnale di calibrazione generato internamente o fornito esternamente, per la calibrazione della catena e del ricevitore. Ogni canale è dotato di un amplificatore a basso rumore, all'interno della catena di calibrazione, che aiuta a superare le perdite di commutazione e di cavo. Il commutatore accetta una gamma di tensioni di ingresso molto ampia. È controllato tramite linee logiche cablate o un'interfaccia EIA-485 (RS-485). Tutta la commutazione è a stato solido per una commutazione rapida e cicli di commutazione illimitati. Dimensioni (m) - - 260 mm di lunghezza160 mm di larghezza100 mm di altezza - Massa (kg) - - 4 - VSWR massimo - - < 2,5 - Dimensioni (m) - - 0,32

---
