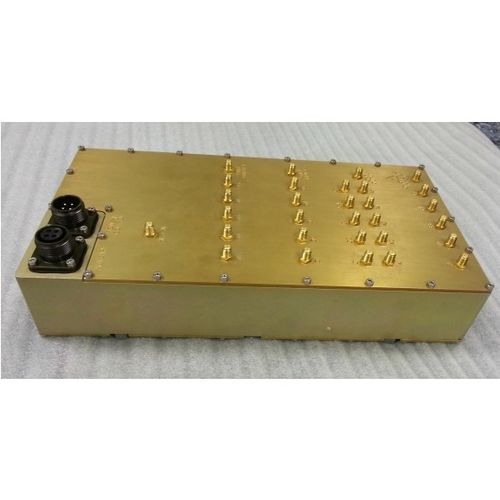

Interruttore multipolare DF-A0064

EMCLEDdi comando

Il DF-A0064 è un commutatore di banda d'antenna a 4 bande ad alta velocità, destinato ad applicazioni di ricerca della direzione. Accetta quattro bande di frequenza, ciascuna con cinque elementi d'antenna, e invia gli elementi di una banda alle cinque uscite RF corrispondenti. Il commutatore è controllato tramite un'interfaccia seriale EIA-485 (RS-485) per consentire il controllo a distanza fino a 500 m. Tutta la commutazione è a stato solido per cicli di commutazione rapidi e illimitati. Il DF-A0064 include una sorgente di rumore interna e un ingresso esterno per la calibrazione della catena. È possibile selezionare la sorgente di rumore interna o l'ingresso di calibrazione esterno per iniettare simultaneamente un segnale bilanciato al posto degli ingressi dell'antenna e correggere così gli errori causati da variazioni nel percorso RF del sistema. Tutti gli ingressi del DF-A0064 sono dotati di limitatori per consentire il funzionamento in ambienti EMC difficili. Attivo / Passivo - - Attivo - Massa (kg) - - < 4 - VSWR massimo - - < 2,5 - Dimensioni (m) - - 0,32 - 1. Frequenza finale (MHz) - - 6000 - 1. Frequenza iniziale (MHz) - - 20
