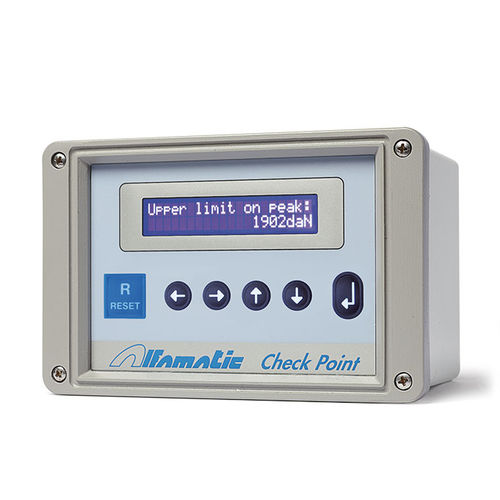

Apparecchio di misura di forza CHECK POINT

digitaleper trasduttorea contatto

Check Point è stato concepito e sviluppato come un visualizzatore specifico per le macchine da stampa. La sua caratteristica distintiva è la chiara definizione dei parametri del menu: forza di contatto, forza d'impatto, limite massimo di forza, forza raggiunta, ecc. È indicato per effettuare controlli sui seguenti fattori: Per controllare la forza applicata dalla pressa, per arrestare la pressa al raggiungimento di una forza preimpostata, per avviare il moltiplicatore di forza dei cilindri idropneumatici, per attivare le uscite digitali a valori preimpostati. Per il controllo della pressione idraulica del cilindro, per l'arresto della pressa al raggiungimento di una pressione preimpostata, per l'attivazione di uscite digitali a valori preimpostati. Per il controllo della posizione dello stelo del cilindro, per l'arresto della pressa al raggiungimento di una corsa preimpostata, per il controllo dell'altezza finale del pezzo, per l'attivazione di uscite digitali a valori preimpostati. Sono disponibili due versioni: AN per trasduttore analogico, EN per encoder incrementale. Specifiche tecniche Collegamento diretto con il trasduttore Display alfanumerico Versione AN Ingressi disponibili: Cella di carico 2 mV/V (alimentazione 10 V), 0-10 V, 0-20 mA, segnale 4-20 mA Versione EN ingressi disponibili: Encoder incrementale con tacca di zero Alimentazione: 24 VDC Ingressi digitali: 24 VCC, logica positiva, isolati galvanicamente Uscite digitali: 24 VCC, logica positiva, isolate galvanicamente Porte di comunicazione: Dispositivo USB di tipo B Dimensioni: Larghezza 175 mm, Altezza 115 mm, Profondità 105 mm
