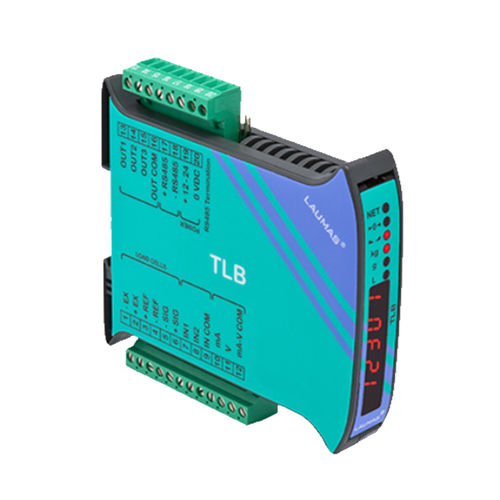

Informazioni sull'amplificatore digitale TLB
Amplificatore di peso e indicatore per montaggio su guida Omega/DIN adatto per pannello posteriore; forma verticale salvaspazio.
Caratteristiche principali TLB
- Display semifanumerico a sei cifre (altezza 8 mm), LED a 7 segmenti
- Quattro pulsanti
- Dimensioni: 25 x 115 x 120 mm
Lo strumento è dotato di una porta seriale RS485 e di un'uscita analogica:
- RS485 per il collegamento a:
- PC/PLC fino a 32 strumenti (max 99 con ripetitori di linea) con protocollo ASCII Laumas (compatibile con W60000) o protocollo ModBus RTU
- Display remoto
- Uscita analogica optoisolata a 16 bit: 0 ... 20 mA; 4 ... 20 mA (max 300 Ohm); 0 ... 10 V; 0 ... 5 V; ±10 V; ±5 V (min 10 kOhm).
Calibrazione teorica tramite pulsanti.
Specifiche
Alimentazione e consumo:
12 - 24 VDC ±10 %; 5 W
Numero di celle di carico (parallelo e alimentazione)
max. 8 (350 Ω); 5 VDC / 120 mA
Linearità
<0,01% FS
Linearità dell'uscita analogica
<0,01% FS
Convertitore A/D
24 bit (16000000 punti) 4,8 kHz
Divisioni, max
±999999
Sensibilità della cella di carico, max.
±7 mV/V
Filtro digitale / tasso di conversione
0.012 - 7 s / 5 - 300 Hz
Uscite logiche a relè
3x - max. 115 VAC / 150 mA
Ingressi logici
2x - optoisolato 5 - 24 VDC PNP
Porta RS485 - baud rate
2400, 4800, 9600, 19200, 38400, 115200
---
