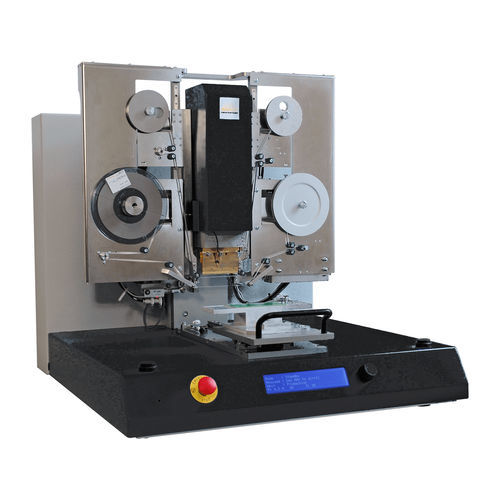

Laminatrice per circuito stampato NH-4000A series

Precedentemente noto come sistema di laminazione ACF newhorizon Progettato per applicazioni di incollaggio ACF a passo fine (> 30 micron), il laminatore ACF della serie NH-4000A utilizza un processo a due o tre fasi per collegare materiali come il flex-foil al vetro o il flex-foil al PCB. La laminazione/preincollaggio ACF si ottiene erogando e tagliando il nastro ACF, posizionandolo sulla superficie delle parti da incollare e spostando il termode in posizione. Il flex viene quindi spostato in posizione per allineare le tracce al substrato e il termodo viene azionato per completare l'incollaggio. Il sistema di base comprende un alimentatore a calore costante e una testa di incollaggio pneumatica. Le opzioni includono l'aggiunta di nastri interposer, moduli di allineamento e dime di prodotto. Sistema compatto e flessibile Gestione dei prodotti a sinistra-destra, davanti-indietro o a rotazione
