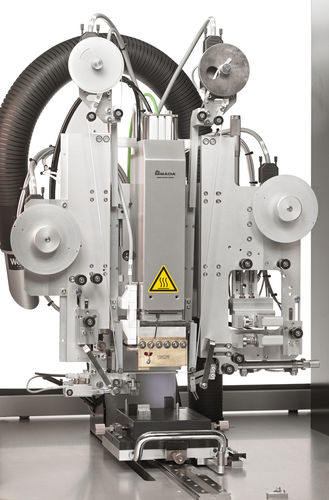

Laminatrice per circuito stampato DT Series ACF

Progettato per applicazioni di incollaggio ACF a passo fine (> 30 micron), il laminatore DT ACF (Anisotropic Conductive Film) utilizza un processo a due o tre fasi per collegare materiali come flex-foil a vetro o flex-foil a PCB. La laminazione/preincollaggio ACF si ottiene erogando e tagliando il nastro ACF, posizionandolo sulla superficie delle parti da incollare e spostando il termode in posizione. Il flex viene quindi spostato in posizione per allineare le tracce al substrato e il termodo viene azionato per completare l'incollaggio. Il sistema di base comprende un alimentatore a calore costante e una testa di incollaggio pneumatica. Le opzioni includono l'aggiunta di nastri interposer, moduli di allineamento o dime di prodotto. -Design compatto e flessibile del sistema -Controllore a calore costante -Gestione dei prodotti da sinistra a destra, da davanti a dietro o a rotazione -Le opzioni includono l'aggiornamento dell'alimentatore a calore pulsato Uniflow, la copertura di sicurezza dello schermo luminoso e i moduli interposer a nastro
