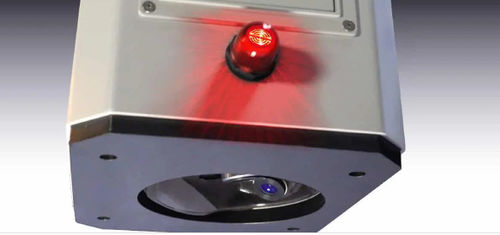

Sistema di misurazione di vibrazioni SRM 100

di rugositàa laserdi fogli metallici

Le misure online di AMEPA del profilo dell'area superficiale offrono vantaggi fondamentali per il cliente: Visualizzare e documentare la rugosità sull'intera lunghezza del coil o del nastro Rilevare efficacemente i valori di rugosità fuori tolleranza, che possono essere causati da Rugosità in ingresso della materia prima Usura dei rulli di lavoro Parametri di processo errati Fornisce dati online per determinare il momento ottimale per il cambio dei rulli di lavoro Fornire il valore di rugosità Ra come input per il controllo del processo Riduzione del numero di misurazioni offline con strumenti a stilo I vantaggi Preciso Campo di misura da Ra 0,3 a 3 µm, RPc da 30 a 120 cm-1, risoluzione per Ra con 0,01 µm Per i gradi automobilistici con elevata precisione a ± 10 % per la misura tattile Frequenza di misura fino a 100 Hz, tempi di risposta brevi, alta dinamica Misure di Ra con cut-off selezionabile di 0,8 o 2,5 mm Campo visivo di 1,2 х 0,4 mm, linea di misura di 1200 х 3,5 µm (risoluzione spaziale ≈ come la punta di uno stilo) Efficiente Insensibile alle vibrazioni e alle oscillazioni del nastro, capacità di misura fino a 2000 m/minuto e maggiore velocità del nastro Riduzione delle misurazioni a stilo, che richiedono tempo e campioni, mantenendo l'altissima correlazione con la misura a stilo Misurazione possibile indipendentemente dalle condizioni di illuminazione e anche quando il nastro è fermo Informazioni Documentazione dei dati di misura dei parametri di rugosità rilevanti con evidenza delle immagini dall'inizio alla fine della bobina Immagine microscopica della struttura superficiale Unità di convalida per studi sull'integrità delle misure e sulla capacità delle apparecchiature di misura Versatile
