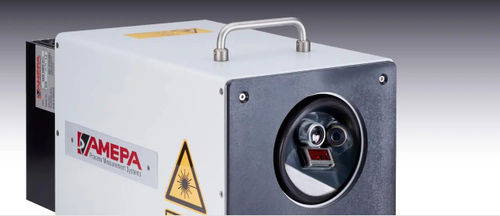

Sistema di misurazione di rugosità WMS 100

di ondulazionea laserper materiale in fogli

Le misure online di AMEPA del profilo dell'area superficiale offrono vantaggi fondamentali per il cliente: Visualizzare e documentare la distribuzione delle ondulazioni e delle rugosità sull'intera lunghezza del coil o del nastro Rilevare efficacemente i valori di ondulazione e rugosità fuori tolleranza, che possono essere causati da Rugosità in ingresso della materia prima Usura dei rulli di lavoro Parametri di processo errati Fornisce dati online per determinare il momento ottimale per il cambio dei rulli di lavoro Fornire il valore di rugosità Wsa e il valore di rugosità Ra come input per il controllo del processo Riduzione del numero di misurazioni offline con strumenti a stilo I vantaggi Preciso Campo di misura per Wsa da 0,1 a 1 µm, campo di misura per Ra da 0,3 a 3 µm, RPc da 30 a 120 cm-1 Trigger per Wsa 0,001 µm, trigger per Ra 0,01 µm Frequenza di misura per Wsa fino a un massimo di 1 Hz Misure di Ra con taglio selezionabile di 0,8 o 2,5 mm Misura WMS parallela alla direzione di rotolamento Campo visivo di 1,2 х 0,4 mm, linea di misura di 1200 х 3,5 µm (risoluzione spaziale come la punta di uno stilo) Efficiente Riduzione delle lunghe misurazioni a stilo sulla linea e in laboratorio Misure Wsa possibili fino a una velocità del nastro di 180 m/minuto Rilevamento puntuale dei valori di ondulazione che non rientrano nelle tolleranze specificate, per un controllo ottimale del processo, tempi di risposta ridotti e maggiore dinamica Versatile Misurazione indipendente dalle condizioni di luce Misurazione senza contatto su tutte le superfici di qualità, in alluminio (finitura di fresatura e EDT) o in acciaio (Z, ZE, ZF) con testurizzazione EDT, EBT o Pretex
