Simulatore per applicazioni aeronautiche Sequoia

per aereodi caricadi frequenza

Panoramica

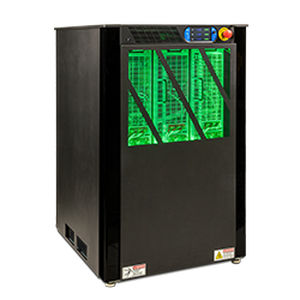

Il California Instruments Sequoia Series è un simulatore di rete AC rigenerativo programmabile ad alta potenza e precisione che combina l'architettura di commutazione di potenza SiC con funzionamento bidirezionale a quattro quadranti in un telaio a pavimento. È progettato per simulare condizioni e disturbi della rete elettrica mondiale per test di inverter, UPS, sistemi V2G, impianti eolici e di alimentazione avionica, e per test di conformità.

Sommario prodotto (tabella)
Modello: Sequoia Series
Tensione: 0 - 333VAC
Corrente: 0 - 3.000 A/fase
Potenza: 15 kVA - 1,08 MVA
Descrizione: Simulatore di rete rigenerativo programmabile di precisione

Caratteristiche e capacità

• Doppie gamme di tensione per supportare test di sovratensione su sistemi basati su 480 V
• Settaggi strumento per ristabilire rapidamente uno stato noto
• Risoluzione temporale di 500 µS per transitori
• Software Virtual Panels incluso
• Programmazione di forme d'onda di corrente non lineari in modalità carico
• Coordinamento di fase tra più unità (LKM/LKS)
• Controlli analogici adatti a test PHIL e di modulazione
• Trigger In & Out per il coordinamento con sistemi esterni
• Ampi diagnostici a bordo
• I/O digitali inclusi RS232, USB, Ethernet (GPIB opzionale)
• Display colore touch da 5" intuitivo
• Auto‑paralleling per configurazioni multi‑chassis
• Morsettiere separate per uscite AC monofase e trifase

Funzionamento semplice
La serie Sequoia può essere completamente gestita dal display touch a colori frontale guidato da menu. Sono fornite interfacce di controllo remoto USB e LAN e driver per l'integrazione con sistemi di test automatizzati. Il generatore di forme d'onda arbitrarie programmabile consente la generazione di forme d'onda specifiche per l'applicazione, misure in dominio tempo/frequenza e la cattura delle forme d'onda di tensione/corrente reali.

Configurazioni
La serie Sequoia offre cinque configurazioni a singolo telaio: 15 kVA, 22,5 kVA, 30 kVA, 45 kVA e 90 kVA. I modelli multi‑armadio (multi‑chassis) sono disponibili per requisiti di potenza maggiori e supportano una riconfigurazione flessibile (capacità Reflex).

Scelta delle gamme di tensione
Gamme doppie standard: 0–166 V e 0–333 V linea‑neutro in uscita accoppiata diretta. Capacità massima di uscita trifase: 287 VAC e 576 VAC linea‑linea rispettivamente. Sono disponibili gamme opzionali accoppiate tramite trasformatore fino a 715 V L‑N e 1.238 V L‑L. Opzione XVC definita dall'utente per applicazioni personalizzate.

Alto fattore di cresta
Supporta carichi con alto fattore di cresta per pilotare carichi non lineari difficili. Esempio: l'SQ30 ha un fattore di cresta di 4,5 e può erogare fino a 300 A di picco ripetuto (gamma 166 V AC) per fase per carichi trifase; consultare le specifiche per modello per le classifiche di corrente di picco.

Controllo remoto
Interfacce standard RS232C, USB e LAN; IEEE‑488 (GPIB) opzionale. Lo strumento utilizza il protocollo di comando SCPI per la programmazione.

Hardware‑in‑the‑Loop (PHIL)
La funzione External Drive (-EXTD) abilita il controllo analogico esterno della sorgente durante l'operazione AC, trasformando la sorgente in un amplificatore a larga banda. Applicazioni PHIL comuni includono simulazione di centrali elettriche, veicoli ibridi e simulazione di energie rinnovabili; le soluzioni PHIL combinate possono ottenere ritardi complessivi fino a ~100 µS.

Carico elettronico rigenerativo AC/DC (opzionale)
Un'opzione di carico elettronico AC/DC rigenerativo programmabile offre una simulazione precisa di carichi non lineari (inclusi alto fattore di cresta e fattore di potenza variabile) e può rigenerare energia alla rete di alimentazione. Modalità supportate: Potenza costante, Corrente costante e RLC.

Applicazioni di test

• Test di apparecchiature di condizionamento di potenza
• Test di sistemi energetici distribuiti e fonti rinnovabili interattive con la rete
• Test di elettronica avionica e imbarcata
• Test di conformità normativa
• Test di caricabatterie veicoli elettrici (EVSE, V2G)
• Tester per linee di produzione
• Simulazione e test avanzati di energie rinnovabili
• Test secondo IEEE 1547
• Test di motori

Caratteristiche tecniche

• Denominazione modello: Sequoia Series
• Tensione (standard L‑N): 0 – 166 V e 0 – 333 V (doppia gamma)
• Uscite trifase massime (standard): 287 VAC e 576 VAC linea‑linea
• Gamme opzionali accoppiate tramite trasformatore: fino a 715 V L‑N e 1.238 V L‑L
• Corrente: 0 – 3.000 A per fase (dipende dal modello)
• Intervallo di potenza: 15 kVA – 1,08 MVA
• Configurazioni singolo‑chassis: 15 kVA, 22,5 kVA, 30 kVA, 45 kVA, 90 kVA; configurazioni multi‑armadio disponibili
• Risoluzione transitoria: 500 µS (transitori)
• Supporto fattore di cresta: es. SQ30 fattore 4,5 (correnti di picco ripetute per modello)
• Pannello frontale: display touch a colori 5"
• Comunicazioni: RS232C, USB, LAN; IEEE‑488 (GPIB) opzionale; protocollo SCPI
• Opzioni: External Drive (-EXTD) per PHIL, modalità carico elettronico rigenerativo AC/DC (Potenza costante/Corrente costante/RLC), opzione XVC definita dall'utente
• Diagnostica: diagnostica onboard estesa; set di strumenti per rapido ripristino dello stato
• Controlli: GUI Virtual Panels inclusa; controlli analogici potenti per test PHIL/modulazione; trigger in/out per coordinamento esterno
• Funzionalità hardware: auto‑paralleling per multi‑chassis, morsetti separati per uscite monofase e trifase
