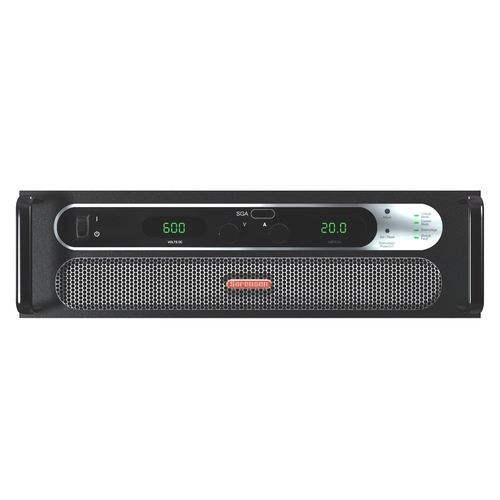

Alimentatore elettrico da tavolo SGA

DCper impianto elettronicoad alta potenza

Panoramica
La serie Sorensen SGA Series di alimentatori DC modulari e programmabili fornisce potenza DC scalabile da singolo chassis (4–30 kW) a sistemi multi-chassis fino a 1,9 MW. L'architettura utilizza moduli di potenza da 5 kW come blocchi costitutivi per configurazioni tensione/corrente flessibili, con presa d'aria frontale che consente elevata densità in rack e installazione impilabile.

Specifiche chiave (dalla tabella riassuntiva)

• Modello: SGA Series
• Intervallo di tensione: 10 V a 1000 V
• Intervallo di corrente: 5 A a 2400 A
• Potenza per chassis: 4 kW a 30 kW
• Dimensione modulo di potenza: 5 kW per modulo
• Moduli per chassis: 1 a 6 (a seconda della tensione)
• Capacità di parallelo: Fino a 1,9 MW totali, fino a 32.500 A
• Alta densità di potenza: fino a 15 kW fino a 20 VDC in un package 3U
• Raffreddamento/packaging: presa d'aria frontale per installazione impilabile
• Opzioni di controllo/remote: Analogico, IEEE-488.2 + RS-232, Ethernet/RS-232, Controllo analogico isolato, pacchetti combinati

Applicazioni

• Burn-in
• Test di conformità
• Ricerca sui materiali
• Controllo di processo
• Validazione prodotto
• Elettronica automotive
• Sistemi ATE in rack
• Carica batterie

Caratteristiche del prodotto e dettagli di progettazione
La SGA Series è basata su un blocco di potenza modulare da 5 kW che può essere installato da 1 a 6 volte per chassis per fornire 4–30 kW per chassis in base alla selezione di tensione. I chassis possono essere messi in parallelo per aumentare la potenza sistema fino a 1,9 MW, presentando la corrente totale come una singola alimentazione. Il raffreddamento a ingresso d'aria frontale e gli chassis compatti 3U/6U aumentano la densità in rack e consentono installazioni impilabili senza spazio laterale.

Manuali, schede tecniche e software (risorse disponibili)
La documentazione e il software disponibili comprendono: Manuale operativo SGA, manuale operativo in giapponese, guide di programmazione Ethernet/IEEE/RS-232, scheda dati SG Series, infografica SGA vs SGX, driver LabVIEW, pacchetti firmware, pannelli virtuali, utility Flash Wizard, pacchetti GUI e wrapper IVI-COM.

Opzioni e accessori (riassunto)
Opzioni di controllo:

• A = Analogico

Opzioni di tensione di ingresso:

• C = Ingresso 187 / 242 VAC
• D = Ingresso 342 / 440 VAC
• E = Ingresso 396 / 528 VAC

Opzioni di controllo remoto e combinate:

• 0A = Nessuna opzione
• 1A = IEEE-488.2 + RS-232C
• 1C = Ethernet / RS-232
• 1D = Controllo analogico isolato
• 1E = Blocco assi
• 2A = 1A + 1D
• 2G = 1A + 1E
• 2H = 1C + 1E
• 2J = 1D + 1E
• 3C = 1A + 1D + 1E
• 3G = 1C + 1D + 1E

Opzioni di processo e calibrazione:

• AA = Nessuna opzione
• AB = Certificato di calibrazione secondo ANSI / NCSL Z540-1 (include dati di test)

Modifiche e accessori (esempi):

• AJ = Filtro antipolvere pannello frontale - installato in fabbrica (solo 3U)
• CV = Ingresso AC 400 Hz @ 208 VAC (solo 6U; STD su 3U)
• PF = Correzione fattore di potenza passiva a 0,9 (alcune gamme di tensione)
• 890-453-03 = Cavo per parallelo (per fino a 5 unità)
• K550212-01 = Guide rack 3U (modelli 5/10/15 kW)
• K550213-01 = Guide rack 6U (modelli 20/25/30 kW)
• K550532-01 = Kit filtro antipolvere pannello frontale (installazione in campo, 3U)
• 9550589-01 = Copertura ingresso AC (3U)

Note

• L'architettura modulare da 5 kW supporta configurazioni di chassis flessibili e alta potenza totale tramite parallelo.
• La presa d'aria frontale e il packaging compatto consentono elevata densità in rack e installazione impilabile.

Specifiche tecniche

• Nome modello: SGA Series
• Intervallo di tensione: 10 V a 1000 V
• Intervallo di corrente: 5 A a 2400 A
• Potenza per chassis: 4 kW a 30 kW
• Dimensione modulo: 5 kW per modulo
• Moduli per chassis: 1 a 6 (a seconda della tensione)
• Capacità di parallelo: Fino a 1,9 MW totali, fino a 32.500 A
• Alta densità: fino a 15 kW fino a 20 VDC in 3U
• Raffreddamento/packaging: presa d'aria frontale che permette unità impilate senza spazio richiesto
• Opzioni di controllo/remote: Analogico, IEEE-488.2 + RS-232C, Ethernet/RS-232, controllo analogico isolato, pacchetti combinati
• Opzione processo & calibrazione: Certificato di calibrazione secondo ANSI / NCSL Z540-1 (AB)
