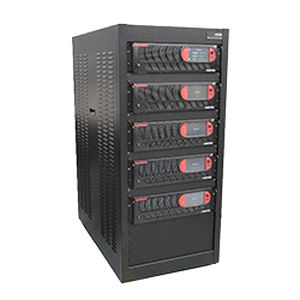

Alimentatore elettrico per rack HPX

DCper applicazioni industrialiper automazione

Panoramica
La serie HPX è un'alimentazione DC ad alta potenza destinata a mercati e applicazioni con specifiche di test impegnative. Fornisce potenza flessibile e a basso rumore in un cabinet rack con ruote. La serie HPX offre programmabilità rapida e precisa e funzionalità avanzate in un ingombro compatto.

Riepilogo chiave
Modello: HPX Series
Tensione: 10V - 1000V
Corrente: 45A - 6000A
Potenza: 36kW - 240kW
Descrizione: Sistema DC programmabile estensibile ad alta potenza

Caratteristiche principali

• Potenza elevata configurabile per soddisfare le esigenze di test attuali e future
• Potenza di sistema conveniente con precisione paragonabile a soluzioni su misura
• Progettato per servire mercati diversi e specifiche di test rigorose

Vantaggi dell'architettura modulare

• Il sistema rimane operativo se un blocco di potenza guasta
• La modularità consente una manutenzione e una gestione delle scorte più efficiente a livello di blocco
• I controlli intelligenti supportano sequenziamento sofisticato e modalità potenza costante (impostazioni indipendenti di tensione, corrente e potenza massima) con salvataggio/ripristino delle impostazioni
• Controllo flessibile: controllo manuale frontale, ingresso analogico isolato, RS232, Ethernet (LXI) e interfaccia IEEE-488 opzionale

Funzionalità avanzate

• Alta densità di potenza DC: fino a 150 kW in rack a singolo vano; fino a 240 kW in rack a doppio vano
• Risposta transitoria rapida per mitigare escursioni di tensione indesiderate
• Alta velocità di slew con tempi di salita/discesa eccellenti per applicazioni sensibili alla velocità
• Bassa ondulazione adatta ad applicazioni sensibili
• Basso rumore udibile tramite ventole a velocità variabile controllata dalla temperatura
• Alta precisione: misure di tensione/corrente integrate senza DMM esterni
• Architettura modulare che semplifica ricambi e manutenzione

Funzioni operative e di protezione

• Crossover automatico CV/CC con protezioni contro guasti pericolosi
• Interblocco Remote Shutdown (S/D) per spegnimento remoto dell'uscita in condizioni pericolose
• Opzioni di programmazione analogica esterna per maggiore controllo
• Remote Sense per compensare cadute di tensione sulla linea
• Tecnologia di commutazione FET ad alta frequenza per precisione, risposta transitoria superiore e basso rumore in ingombro ridotto

Mercati e applicazioni
Telecomunicazioni e IT — Validazione e test di diodi laser
Automazione industriale e controllo dei processi — R&S inverter PV, celle a combustibile e energie rinnovabili
Magneti, amplificatori RF e steering del fascio — Test aerospaziali e satellitari
Alimentazioni per riscaldatori — Trattamento e purificazione dell'acqua
Test di batterie, ultracondensatori e immagazzinamento energetico — Lavorazione semiconduttori
Ricerca sui materiali — Impianti gas, chimici, petroliferi e utility
Elettrodeposizione, sputtering e rivestimento — Test EOL, QC e ispezione
Validazione di componenti elettrici — ATE per difesa, militare e aerospaziale
Burn-in e test senza supervisione — Test di conformità
Test di componenti automobilistici, ECU e HIL — Varie applicazioni di test per il settore automotive

Modelli / Opzioni (sintesi)
Opzioni di tensione di ingresso:
C (Opzionale): 208/230 V (187–253 Vac)
D (Opzionale): 380/400 V (342–440 Vac)
E (Standard): 440/480 V (396–528 Vac)

Opzioni controllo remoto e pannello:
1C: Nessuna opzione aggiuntiva (Ethernet e RS232C standard)
2F: IEEE-488.2
2G: Controllo analogico isolato
2H: Interruttore ingresso AC con pannello EPO < 125 A/fase
2I: Interruttore ingresso AC con pannello EPO < 250 A/fase
2J: Interruttore ingresso AC con pannello EPO < 400 A/fase
2K: Interruttore ingresso AC con pannello EPO < 600 A/fase
3C: Controllo analogico isolato + interruttore ingresso AC con pannello EPO
3E: IEEE-488.2 + Controllo analogico isolato
3F: IEEE-488.2 + Interruttore ingresso AC con pannello EPO
4A: IEEE-488.2 + Controllo analogico isolato + Interruttore ingresso AC con pannello EPO

Certificazioni (esempi)
00: Nessuna
UL: Certificazione UL/CSA NRTL
CE: Certificazione CE

Specifiche / Dati tecnici

• Serie: HPX Series
• Gamma tensione di uscita: 10 V a 1000 V
• Gamma corrente di uscita: 45 A a 6000 A
• Gamma di potenza: 36 kW a 240 kW
• Densità di potenza: fino a 150 kW (baia singola), fino a 240 kW (baia doppia)
• Interfacce di controllo: pannello frontale, ingresso analogico isolato, RS232 (standard), Ethernet (LXI) (standard), IEEE-488 opzionale
• Modalità: commutazione automatica tensione costante / corrente costante; modalità potenza costante
• Protezioni: interblocco Remote Shutdown (S/D), protezioni contro guasti pericolosi
• Prestazioni transitorie: risposta transitoria rapida e alta velocità di variazione
• Rumore e raffreddamento: bassa ondulazione, basso rumore udibile con ventole a velocità variabile controllata dalla temperatura
• Accuratezza di misura: misure integrate di tensione/corrente senza DMM esterno
• Costruzione: tecnologia modulare di conversione a commutazione FET ad alta frequenza; armadi rack con ruote
