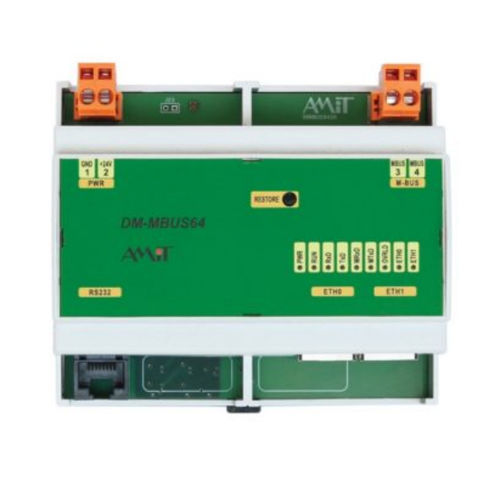

Convertitore di protocolli DM-MBUS64

EthernetRS232M-Bus

Il convertitore a microprocessore DM-MBUS64 con interfaccia M-Bus è progettato per la lettura di contatori di energia - lettura del calore e del freddo misurati, lettura di contatori d'acqua, contatori di elettricità, contatori di gas, ecc. È possibile collegare fino a 64 dispositivi M-Bus di tipo slave; il bus è alimentato dalla sorgente interna del convertitore. I dati provenienti dall'M-Bus sono disponibili tramite interfaccia RS232 o Ethernet (switch con due porte). Il convertitore è progettato per essere montato su guida DIN 35 mm e alimentato da una sorgente a 24 V CC. Il convertitore isola galvanicamente tutte le interfacce di comunicazione tra loro, mentre l'M-Bus è collegato galvanicamente alla fonte di alimentazione. Il convertitore protegge l'M-Bus da un cortocircuito di linea e da una sovratensione (transil 600 W) ed è inoltre in grado di segnalare lo stato di sovraccarico dell'interfaccia. Il convertitore DM-MBUS64 supporta le seguenti opzioni di comunicazione: RS232 -MODBUS RTU -modalità trasparente (diretta) Modalità Ethernet -MODBUS TCP/IP (max. 6 client) -Cornici M-Bus in modalità APE (un protocollo di AMiT) o in modalità diretta (cornici incapsulate in pacchetti TCP o UDP) È possibile impostare le opzioni di comunicazione in modo indipendente sulle interfacce RS232 ed Ethernet. I dati di configurazione vengono salvati in EEPROM. Configuriamo il convertitore tramite interfaccia RS232 o Ethernet (utilizzando il programma MB2ETTest), oppure tramite interfaccia web (richiede la modalità di servizio attivata).
