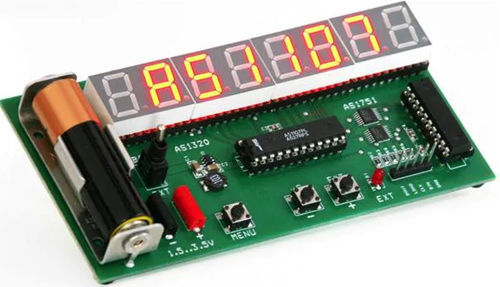

Driver LED circuito integrato AS1100

con PWM

driver LED a matrice 8x8 Caratteristiche Fino a 64 LED in una matrice 8x8 controllo PWM e corrente di resistenza a 4 bit per matrice Decodificatore BCD Vantaggi Possibilità di pilotare facilmente un numero elevato di LED Regolazione della luminosità della matrice Consente la decodifica per LED a 7 segmenti Parametri del prodotto Uscite [: 64 Corrente LED per uscita [mA]: 5 CaratteristicheMultiplexed Rilevamento errori Ritorno di lettura Corrispondenza LED-LED [: 3 Tensione di alimentazione [V]: 5.0 Confezione: SOIC-24 Descrizione generale L'AS1100 è un driver LED a matrice di punti con interfaccia SPI per una matrice di 8x8 LED o 8 LED a 7 segmenti. Include un PWM a 4 bit per l'intera matrice e può essere utilizzato un resistore esterno per la regolazione analogica della corrente fino a 5 mA per LED. Questo prodotto è adatto alle seguenti applicazioni: Elettrodomestici Display per informazioni pubbliche Elettronica personale
