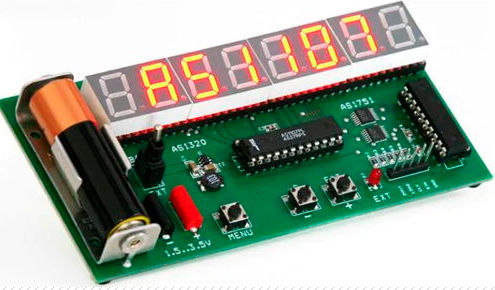

Driver LED circuito integrato AS1104

con PWM

iC driver LED diretto a 4 canali da 40 mA Descrizione generale I dispositivi AS1101/AS1102/AS1103/AS1104 sono driver per LED progettati per soddisfare la polarizzazione della sorgente di corrente per qualsiasi colore di LED, compresi il bianco e il blu. I dispositivi sono in grado di pilotare fino a 4 LED ad alta corrente e la corrente dei LED è programmabile programmabile mediante un resistore esterno (R SET ). Le correnti dei LED AS1101 sono 460 x ISET (per LED, tip) con una tensione catodica del LED (V SAT) di 150mV e 650 x ISET (tip) a una VSAT di 1V, dove I SET è la corrente attraverso R SET collegato al pin CTRL. Le correnti dei LED AS1102, AS1103 e AS1104 sono 230 x I SET (per LED, tipico) a una VSAT di 150mV e 325 x ISET (tipico) a una VSAT di 1V. I dispositivi AS1101, AS1102 e AS1104 incorporano una funzione di abilitazione del chip tramite il pin ON. Quando i dispositivi sono disabilitati, la corrente di alimentazione scende a meno di 1μA. Gli AS1101, AS1102 e AS1103 sono disponibili in un contenitore SC70 a 6 pin; l'AS1104 è disponibile in un contenitore MSOP a 8 pin 2 Caratteristiche principali driver LED per LED collegati in parallelo bassissima caduta di tensione: meno di 150mV (per il supporto di batterie agli ioni di litio) controllo della luminosità analogico e PWM fino a 80mA per LED (AS1101) fino a 40mA per LED (AS1102, AS1103, AS1104) nessuna interferenza elettromagnetica, nessun rumore di commutazione la corrispondenza di corrente non richiede componenti esterni modalità di spegnimento basso-attivo (AS1101, AS1102 e AS1103) bassa corrente di spegnimento: Meno di 1pA pacchetto ■SC70-6 (AS1101, AS1102 e AS1103) pacchetto ■MSOP-8 (AS1104)
